レッスン 7: スタンドのモデルにポーズを与える

チュートリアルのレッスン 6 で作成したグループとサブグループを使用して、電気スタンドのコンポーネントを移動および回転させます。

チュートリアルのレッスン 7 をご覧ください。

以前に作成したグループは依然としてモデル内にあります。

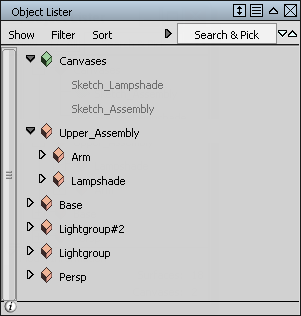

1. Object Lister で、Upper Assembly の左にある矢印 をクリックします。Lampshadeと Armサブグループが表示されます。


   これらのグループとサブグループを使用すると、電気スタンドのさまざまなコンポーネントを移動、回転することができます。

2. パースビューを最大化します。

3. Object Lister の Upper Assembly グループをクリックします。

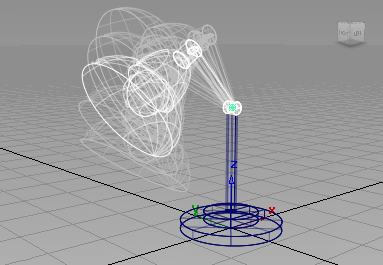

4. Transform > Rotate を選択します。 を使用して、上部の部品を Y 軸を中心に回転させます。

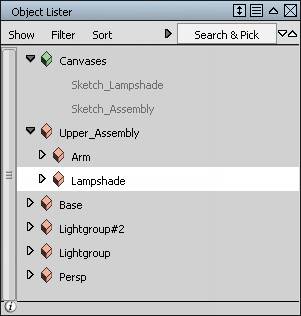

5. Object Listerで、Lampshadeをクリックします。

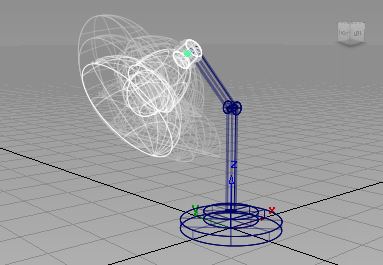

6. Transform > Rotateツールがアクティブな状態のままで、を使用して、Y軸を中心としてスタンドのかさだけを回転させます。

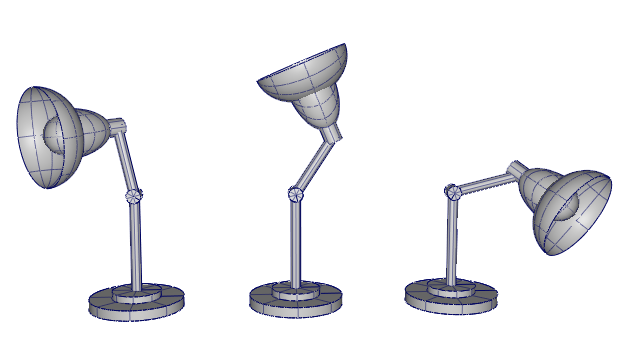

   個々のグループを選択し、X、Y、Z 軸を中心として回転させることで、電気スタンドをさまざまなポーズに設定することができます。



ダイアグノスティック シェーディングを使用する

wireモデルをシェーディングすると、よりリアルなジオメトリビューが得られます。Alias インタフェースの右にある Control Panel からダイアグノスティック シェーディングにアクセスします。

注:

このパネルが表示されていない場合は、ObjectDisplay > Diagnostic Shading を選択して表示してください。

1. Pick > Nothing を選択します。

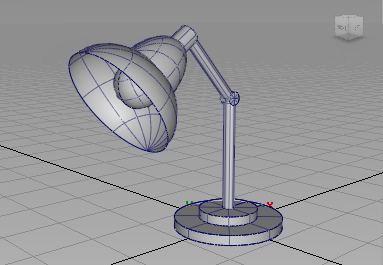

2. Multi Color シェード アイコン を選択して、シーンのすべてのオブジェクトにカラーを適用します。


   ワイヤフレームビューに戻るには、ワイヤフレームアイコンを選択します。
