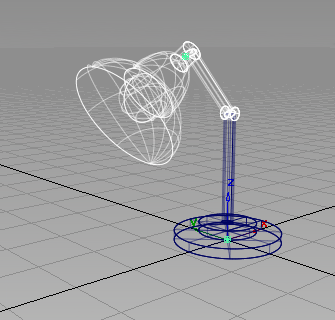

レッスン 6: 電気スタンドを組み立てる

ここでは、スタンドのかさを正しい位置に移動し、上部アームと一緒にグループ化することにより、電気スタンドを組み立てます。

チュートリアルのレッスン 6 をご覧ください。

スタンドのかさの位置を決める

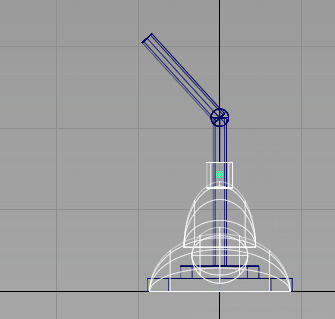

1. Left ビューを最大化します。
2. Pick > Object を選択し、スタンドのかさのグループを選択します。

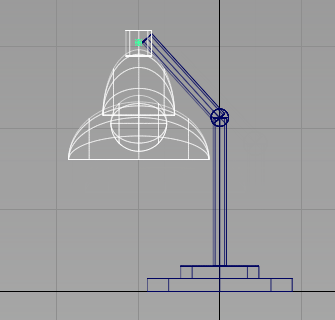

3. Transform > Move を選択します。（オブジェクトから離れた場所に）クリック&ドラッグして、スタンドのかさを上部アームの端に移動します。

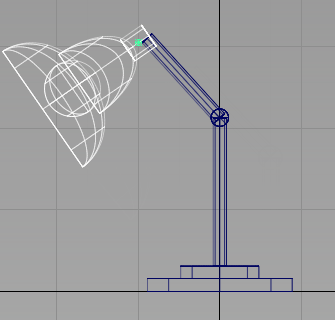

4. スタンドのかさを Y 軸を中心に回転させます。 Transform > Rotate を選択し、 を使用します。


スタンドのかさとアームをグループ化する

次に、スタンドのかさをアームにグループ化し、スタンドを移動、配置できるようにします。

1. Pick > Object を使用し、スタンドのかさと上部アームを選択します。

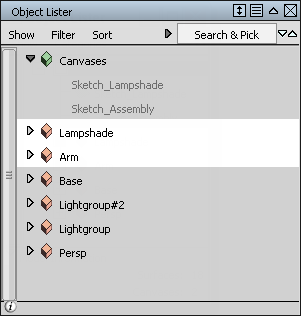

   2つのグループがObject Listerで強調表示されます。


2. Object Lister で選択したオブジェクトをクリックし、ドロップダウン メニューから Group を選択します（または Edit > Group を選択）。

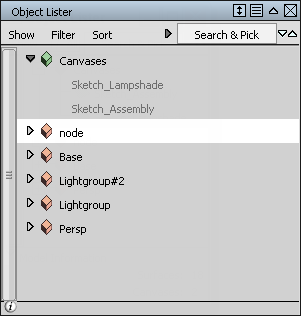

   新しくnodeが作成され、Object Listerに表示されます。

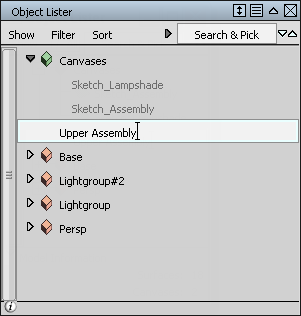

3. nodeという名前をUpper Assemblyに変更します。

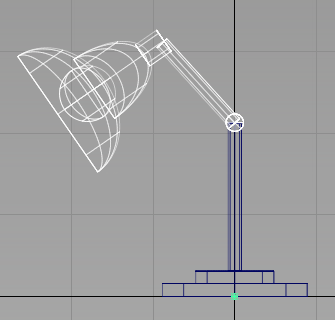

   このグループは、デフォルトロケーション、つまり原点にピボットポイントを持つ状態で作成されます。上部の部品が正しく回転することを確認するには、ピボット ポイントを蝶番の中心に移動します。

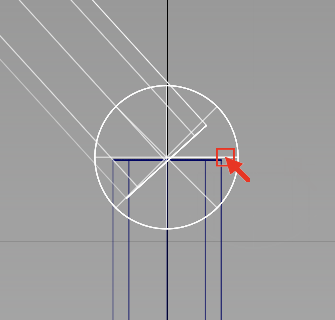

4. Upper Assembly を選択した状態で、Transform > Local > Set Pivot を選択します。 キーと キー（Windows）または キーと キー（Mac）を押したままで、蝶番の円柱の中心線上をクリックします。

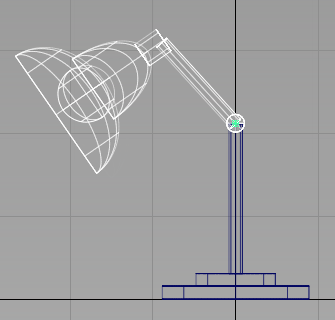

   ピボットポイントが蝶番の中心に移動します。



作業内容を保存する

File > Save As を選択して、カレントのシーンを保存し、ファイルに mydesklamp6 という名前を付けます。
