サーフェスを評価する

Alias では、モデリング ツールの使用中にサーフェスの質または連続性を評価するための非常に強力な視覚化補助ツールを提供しています(たとえば、Rail などのツールの使用中に、Continuity Check のオンとオフを切り替えることができます)。

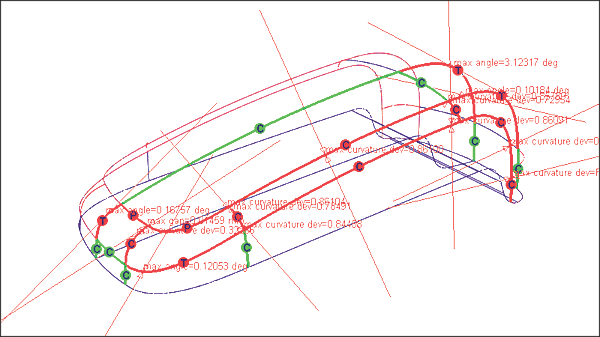

サーフェス連続性の評価

(EvaluateContinuitySurface Continuity)

サーフェス間およびサーフェス内の、位置連続性、接平面、曲率連続性をチェックします。

ツールが curvature に設定されている場合: 曲率連続性を持つエッジは緑色に C 記号、曲率連続性はないが接線連続性を持つエッジは赤色に C 記号、接線連続性はないが位置連続性を持つエッジは赤色に T 記号、位置連続性がないエッジは赤色に P 記号で表示されます。

Diagnostic Shade

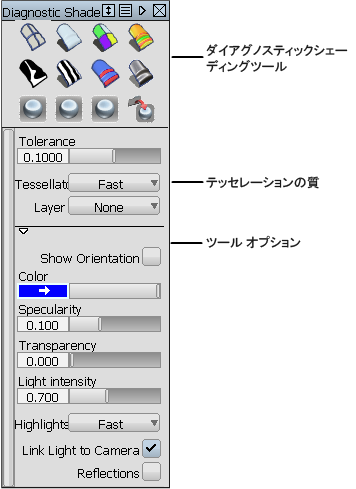

ビジュアルを評価するためのさまざまなツールが、Diagnostic Shade ウィンドウ(ObjectDisplayDiagnostic Shading)に置かれており便利です。選択したツールのオプションは、白い矢印を展開すると、ツールの下に表示されます。シェーディングの質は、許容値パラメータ経由で洗練させることができます。

これらのダイアグノスティック シェーディング ツールは、Diagnostic Shade ウィンドウ(ObjectDisplayDiagnostic Shading)で選択できます。

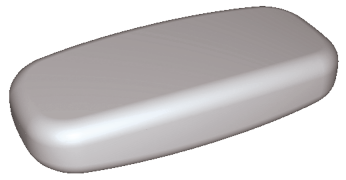

Multi Color

各サーフェスに独立したカラーを定義できます。Reflectionオプションによって、評価時の便利さが向上します。

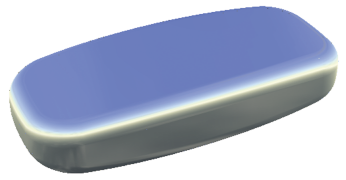

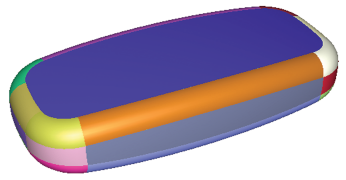

Random color

ランダムカラーを一時的に割り当てます。モデルのパッチレイアウトの評価を補助します。

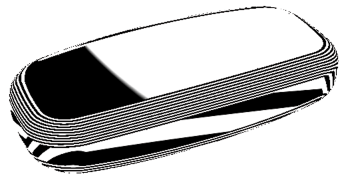

Horizontal/vertical stripes

サーフェスの強調表示やトランジションの評価を補助する、縞模様を表示します。

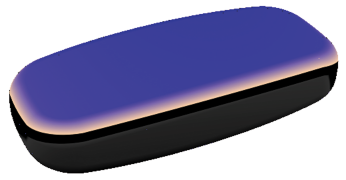

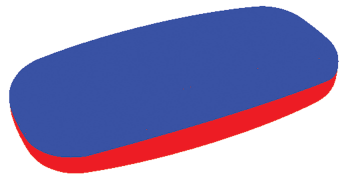

Draft angle evaluation

成型目的のためにモデルを評価します。実用的な結果を得るには、サーフェス法線が正しく設定されている必要があります。

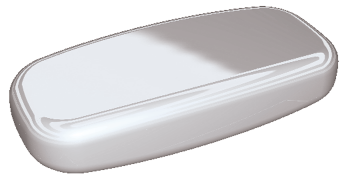

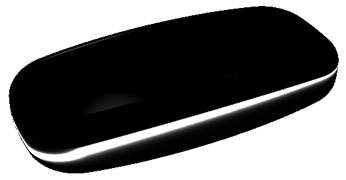

Shade-sky

Double-HorizonまたはUser-Definedテクスチャともいいます。反射マップを割り当てて、強調表示や不備をチェックします。

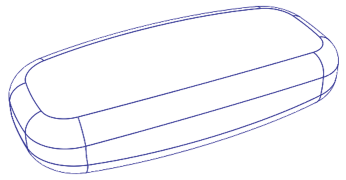

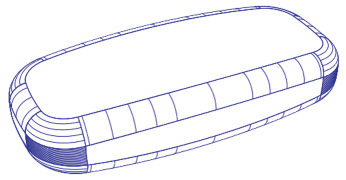

Hidden line display

Window DisplayHidden Line は、厳密には評価ツールではありませんが、モデリングや評価補助には便利なツールです。

Iso-angle

このツールで、サーフェス境界間の連続性を視覚的に評価できます。またこのツールを使用して、アイソアングルカーブオンサーフェスを作成できます（一部使用できない製品もあります）。

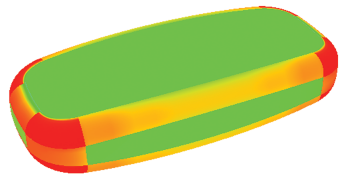

Curvature evaluation

曲率をカラーに関連付けるマップを表示します。半径ランプをスケーリングし、曲率変化のより詳細なディテールを表示できます（一部使用できない製品もあります）。
