File > Reference Manager

次の 2 つの主要なワークフローで使用するリファレンスデータをインポートできます: インタラクティブなパフォーマンスを維持しながらの大量のエンジニアリングデータのインポート、および大量のデザインデータのインポート、デザイン見直しのための代替シェーディングと比較対象の提供。

操作方法

参照データを読み込む

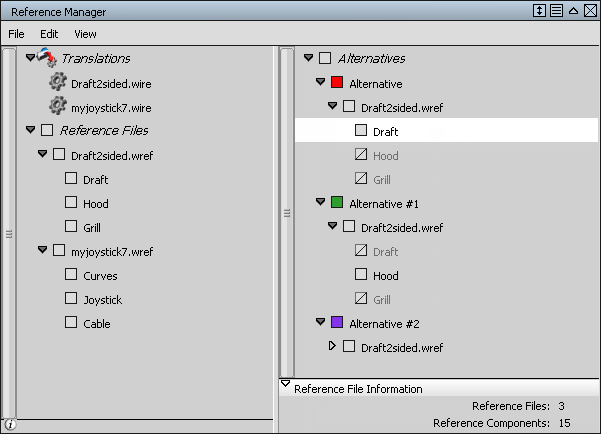

Reference Manager のメニュー

File メニュー

Import

リファレンスファイル(.wref ファイル)を Alias に読み込むことができます。リファレンスファイルは、(既定では)プロジェクトの reference フォルダ内にあります。

Translate

ジオメトリファイルをリファレンスファイルに変換します。リファレンスファイルは拡張子が .wref で、既定では、カレントのプロジェクトの reference フォルダ内にあります。

Alias に読み込むことのできるファイルフォーマットであればすべて、リファレンスファイルに変換できます。

Pack

転送を簡単にするために、すべてのデータを同じフォルダに格納します。 Wire ファイルと Wire ファイルが指すすべてのリファレンスファイルも含まれます。

Import From Vault

Autodesk Vault から Alias にリファレンスファイル(.wref ファイル)を読み込むことができます。リファレンスファイルは、(既定では)プロジェクトの reference フォルダ内にあります。

Edit メニュー

Remove File: 選択したリファレンスファイルを Reference Manager または Alternative から削除します。
Remove Alternative: (Reference Manager ウィンドウの右側で)選択した Alternative を削除します。Alternative をマウスの右ボタンでクリックし、メニューから Remove Alternative を選択した場合と同じ処理が行われます。
New Alternative: (Reference Manager ウィンドウの右側で)新しい Alternative を作成します。リファレンスファイルは、選択すると、Alternative の一部になります。
Duplicate Alternative: 選択した Alternative のコピーを作成します。このコピーは選択した Alternative の下に置かれ、Copy of <alternative name> と呼ばれます。
Promote Geometry: リファレンスデータの選択した部分をコピーして実際のジオメトリに変換します(ビューウィンドウで個々のコンポーネントを選択するには、Pick > Pick Reference の順に選択します)。
Promote Shader: 選択したリファレンスオブジェクトのシェーダを再利用できるように、Multi-lister 内に配置します(ビューウィンドウで個々のコンポーネントを選択するには、Pick > Pick Reference の順に選択します)。
Retessellate: Options ウィンドウの新しいテッセレーションオプションに従って、選択したリファレンスファイルを再変換します。

View メニュー

Reference Files: Reference Manager ウィンドウの左側だけを表示します。
Alternatives: Reference Manager ウィンドウの右側だけを表示します。
Both: Reference Manager ウィンドウの両側(Reference Files と Alternatives)を表示します。
+/- All: すべてのリファレンスファイルと Alternative の内容を展開または折り畳みます。

Translate リファレンスオプション

Reference Manager メニューからFile > Translate を選択し、Options ウィンドウを開きます。

Use project directory

このボックスをチェックすると、リファレンスファイルがカレントのプロジェクトの下にある reference ディレクトリに保存されます。reference ディレクトリは、存在しない場合は作成されます。

チェックを外すと、リファレンスファイルは Reference Directory フィールドで指定したディレクトリに保存されます。

Curve Tolerance

移動後にカーブの描画精度を制御する Chordal 許容値です。値が大きいほど、リファレンスカーブは滑らかになります。

Surface Tessellator

Fast または Accurate テッセレーションを選択します。Fast テッセレーションでは、部分的な詳細が無視される場合があります。

Surface Tolerance

サーフェスを三角形に分割する精度を制御します。

Re-tessellate リファレンスオプション

このツールを選択すると、選択したすべての項目(個々のリファレンスファイル、Alternative、レイヤ、またはコンポーネント)が、選択したオプションに従って再テッセレーションされます。リファレンスファイル全体を再度移動する必要はありません。

Reference Manager メニューから File > Re-tessellate を選択し、Options ウィンドウを開きます。

Tessellator: Fast または Accurate テッセレーションを選択します。
Tolerance: サーフェスを三角形に分割する精度を制御します。

マウスの右ボタンメニュー

この章では、Reference Manager のさまざまな項目(リファレンスファイル、Alternative、レイヤなど)を右ボタンクリックしたときに表示されるメニューの選択肢について説明します。

Translations

Remove: Reference Manager から移動したファイルの名前を削除します。
Cancel: 現在実行中の移動を取り消します。
Import: この移動に対応するリファレンスファイルを読み込みます。

Reference Files

Visible

リファレンスファイルの表示を切り替えます。ファイルはチェックマークが表示されている場合に表示されます。

Remove File/Remove File from Alternative

Reference Manager からリファレンスファイルを削除します。

ファイルが Alternative 内部にある場合は、Alternative からのみ削除します。

Show All Layers

リファレンスファイルの下のすべてのレイヤを表示します。

注:

最上位の Reference Files を右ボタンクリックして Show All Files を選択すると、すべてのリファレンスファイルが表示されます。

Alternatives

Visible: Alternative の表示を切り替えます。Alternative はチェックマークが付いている場合に表示されます。
Remove Alternative: Alternative を削除します。
Revert Transform: Alternative に適用されたすべての変形(移動、スケーリングなど)を元に戻し、オリジナルの状態に戻します。
Show All Files: Alternative の下のすべてのリファレンスファイルを表示します。

注:
最上位の Alternatives を右ボタンクリックして Show All Alternatives を選択すると、すべての Alternative が表示されます。

レイヤ

Visible: レイヤの表示を切り替えます。Alternative はチェックマークが付いている場合に表示されます。
Symmetry Original: オリジナルのリファレンスデータだけを表示します。
Symmetry Mirror: ミラーリングしたリファレンスデータだけを表示します。Layers > Symmetry > Set Plane で設定したシンメトリプレーンが使用されます。
Symmetry Both: オリジナルとミラーリングしたリファレンスデータを両方表示します。
