レッスン 3: フレキシブルスリーブを作成する

チュートリアルのこのステップでは、ベースとジョイスティックハンドルを接続するフレキシブルコンポーネントを作成します。

チュートリアルのレッスン 3 をご覧ください。

チュートリアルファイルを開く(オプション)

レッスン 2 を問題なく完了した場合は、次の手順の「ジグザグカーブを作成する」に進みます。

レッスン 2 の作業に問題があった場合は、CourseWare プロジェクトのワイヤフォルダにある joystick_Part2.wire というファイルを開きます。このファイルには、レッスン 2 の完成モデルが保存されています。

ジグザグカーブを作成する

スリーブの輪郭を作成するには、まず、ハンドルとベースの間のギャップをまたぐように単純なカーブを作成します。次に、カーブの CV の数を増やして、精密なジグザグのシェイプを作成します。

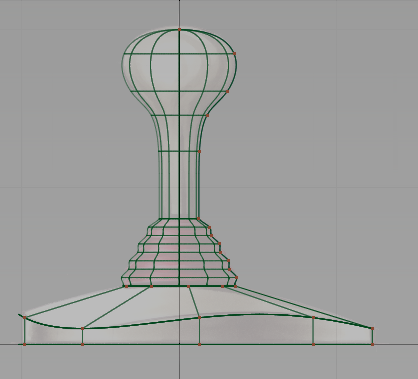

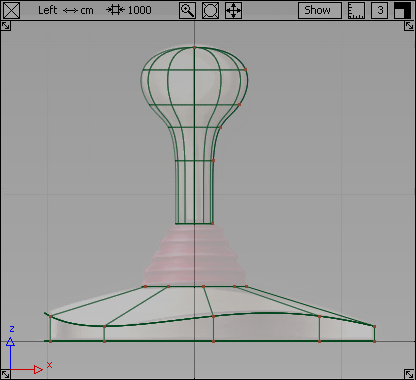

Left ビューを最大化します。Layouts > Left を選択するか、[F6]キーを押します。

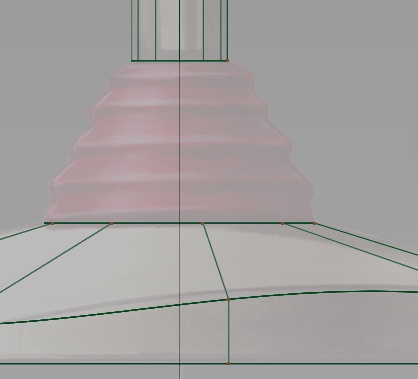

スリーブ領域を拡大します。
キーとキー(Windows)またはキーとキー(Mac)を同時に押したまま、でドラッグします。

ハンドルの底部とベースの上部の間のギャップをまたぐように伸長するシングルスパンカーブの作成から説明を始めます。カーブスナップを使用して、ハンドルの端とベースカーブの間にスリーブのカーブを正確に配置します。
Curves > New Curves > New Edit Point Curve を選択します。
1 番目のエディットポイントを配置します。

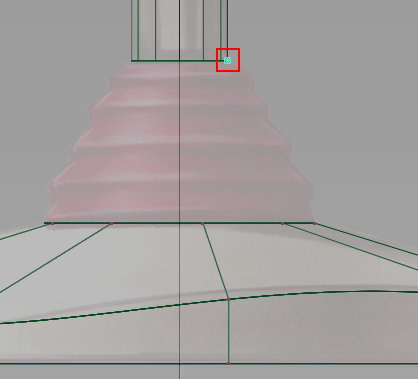

キー(Windows)またはキー(Mac)を押したままにして、エディットポイントのスナップをオンにします。ハンドルのベース付近をクリックします。エディットポイントがコーナーにスナップします。
2 番目のエディットポイントを配置します。
キー(Windows)またはキー(Mac)を押したまま、ベースの最上部付近をクリックします。エディットポイントがコーナーにスナップします。

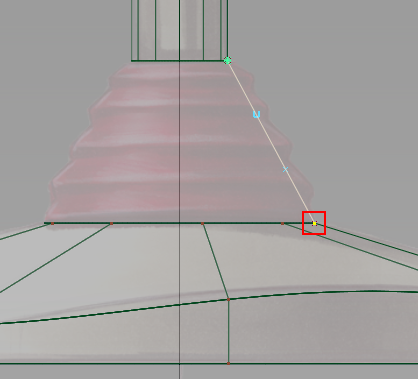

2 つのエディットポイント（各端に 1 つずつ）と 4 つの CV を持つシングルスパンカーブが作成されます。

注:
カーブの 2 つのエディットポイントの間にある部分はスパンと呼ばれます。多数のエディットポイントを持つ複雑なカーブには、エディットポイントの各ペアの間に 1 つずつ、多くのスパンがあります。カーブのスパンの数が多くなればなるほど、CV の数も多くなります。これらの CV を使って、さらに複雑なシェイプを作成することができます。
スリーブのジグザグな輪郭を作成できるように、このカーブの CV の数を増やします。

Control Panel には、カーブを構成するスパンの数が表示されます。

このカーブに現在あるスパンは 1 です。

Control Panel の Spans セクションに 8 と入力し、キー(Windows)またはキー(Mac)を押します。

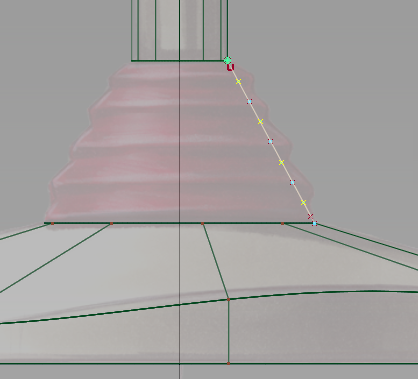

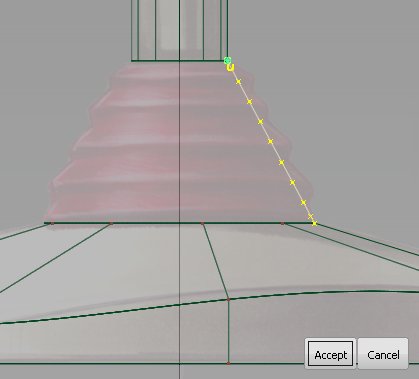

8 つのスパンを持つカーブが再構築され、CV の数は 11 個になります。ビューには、再構築されたカーブのプレビューが表示されます。

Accept をクリックして再構築を確定します。
Pick > Nothing を選択してカーブの選択を解除します。
次に、いくつかの CV を選択してカーブのシェイプに移ります。

カーブの上部では、1 つ目の CV は小さい四角形、2 つ目の CV は U で表示されています。スリーブのプロファイルがハンドルと接続したままで、接線の方向が変更されないように、これらの 2 つの CV は選択しません。
Pick > Point Types > CV を選択します。

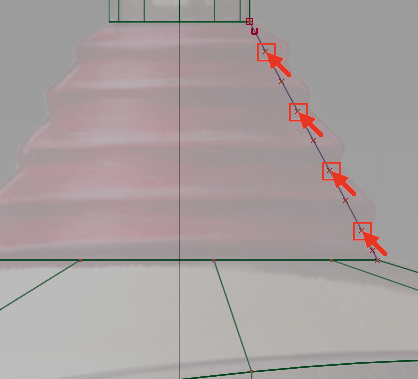

上から数えて、3 つめ、5 つめ、7 つめ、9 つめの CV を選択します。

スリーブカーブとベースプロファイルが接続したままになるように、接線の方向を変更しないように、最後の 2 つの CV は選択しないでおきます。
Transform > Move を選択します。

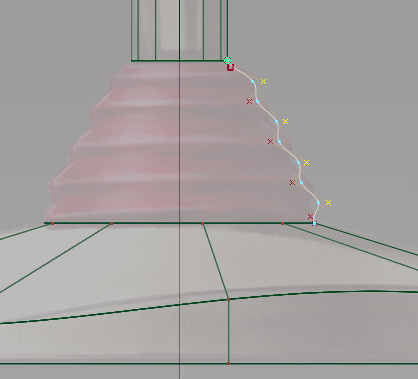

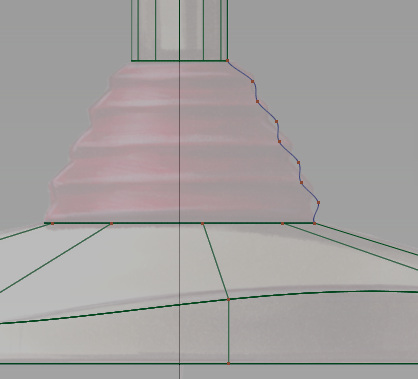

図のように緩やかなジグザグの形状が作成されるまで、で右方向にドラッグします。
CV が選択された状態で、CV/Hull チェックボックスをクリックして、このカーブの CV とハルをオフにします。
CV の選択を解除するには、Pick > Nothing を選択します。

次に、スリーブのサーフェスを作成します。
Surfaces > Revolve を選択します。
Revolve アイコンをダブルクリックします。Revolve コントロールウィンドウが開きます。

Periodic を選択し、既定の Degree 値を 5 に、Spans 値を 12 に設定します。

Axis Options で、Axes に Global を、軸に Z を選択します。
ジグザグカーブをクリックして、Z 軸を中心にして回転させます。

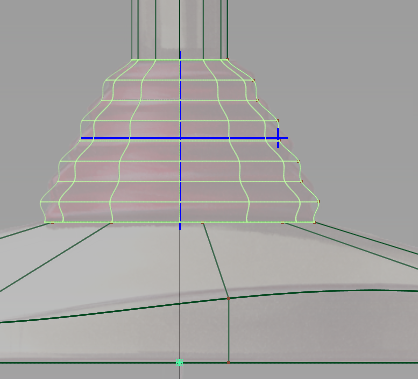

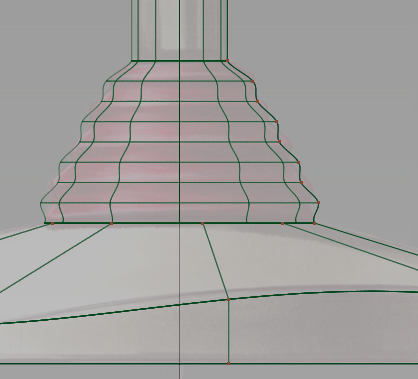

サーフェスが作成されます。表示される青色のマニピュレータを使用して、サーフェスを変更することができます。
Pick > Nothing を選択して、サーフェスの選択を解除します。
青色のハンドルが消えます。
ズームアウトして、ジョイスティックのデザイン全体を確認します。

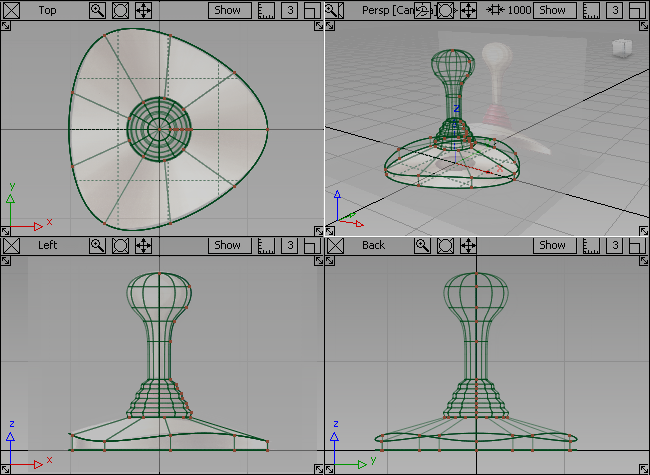

[F9]キーを押して、4 つのビュー表示に戻ります。
