Surfaces > Swept Surfaces > Profile

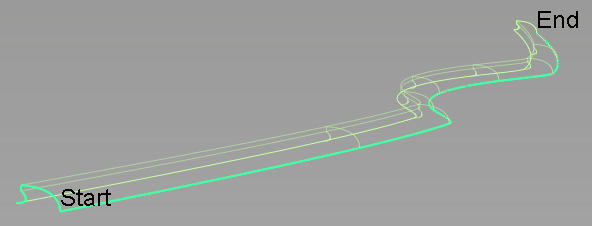

1 つまたは複数のパス カーブ(レイル)に沿って、1 つまたは複数のプロファイルをスイープしてサーフェスを作成します。プロファイルは、座標系、パスの法線、または定義されたベクトルに対して相対的に維持されます。

セクション トランジションと場所を最大に制御して押し出しサーフェスを作成および変更するには、Profile を使用します。

プロファイルは、1 つ以上の平面カーブで構成されます。プロファイルは鋭い曲げを持つことや、閉じることができます。

複数のプロファイルを使用する場合、プロファイルは異なるシェイプを持つことができますが、(鋭い折れ目またはスパン数の区分で)同様の構造である必要があります。各プロファイルはレイル カーブに関連する個別の位置と方向を持つことができます。プロファイル セット内のカーブが接続されていない場合(G0 ではない)、別のプロファイル サーフェスをセットの各要素に作成することが最善の方法です。

レールはカーブとサーフェス カーブを含むことができます。レールは位置であるとともに接線連続である必要があります。また、閉じることができます。Chain Select によって複数の接線連続レール カーブを使用するか、レール入力を受け取る前に追加の選択を行うことができます。

操作方法

1 つまたは複数のパス カーブに沿ってプロファイル カーブをスイープする

Profile Control のオプション

Profile orientation

プロファイル フレームは、プロファイル セクションの向きの指定とパスに沿った変換の定義に使用される座標系です。

プロファイル フレームが移動したり、パスに沿ってスイープする方法を選択します。

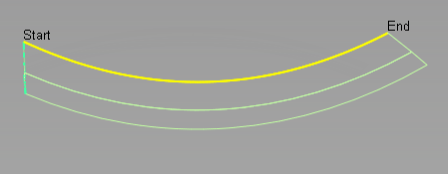

Parallel – プロファイル フレームがプロファイル平面に並行に移動するように設定できます。

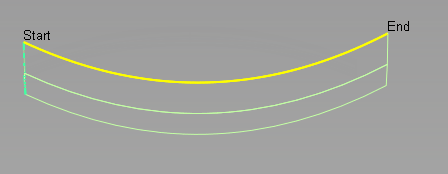

Radial – プロファイル フレーム ピボットはレール カーブ法線に対して同じ角度を維持します。

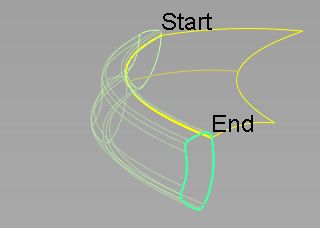

Surface Normal – プロファイル フレームの向きは、レール カーブとサーフェスの間の最も近いポイントに隣接するサーフェスの法線方向によって決まります。

Transition type

このオプションは、複数のプロファイル間のブレンドのタイプを(入力カーブまたはマニピュレータで)指定します。レイル カーブの方向に伸びるサーフェスのアイソパラメトリック カーブのシェイプを決定します。

Linear – 直線でプロファイルを結合します。

Local – プロファイルの位置の周辺で滑らかに遷移させます。

Global – 全体的に滑らかなシェイプになりますが、過剰なうねりが形成されることもあります。

Limited – プロファイルのスケールの範囲内に収まるようにサーフェスのシェイプのコントロールを試みます。この設定は Global または Local の遷移タイプで発生することのある上下撮影を避けることができます。

Explicit Control

U 方向および V 方向のプロファイル サーフェスの角度およびスパン数を明示的に指定できるようにする Control オプションを表示するには、このオプションを選択します。

Match Parameterization

プロファイルのパラメータ化に入力ジオメトリを使用するには、このオプションを選択します。

Explicit Control オプション

(Length) U Degree

U 方向(レール カーブ沿い)のプロファイル サーフェスの次数です。

(Section) V Degree

V 方向(プロファイル セクション沿い)のプロファイル サーフェスの次数です。

Maximum Spans

Surface TypeMultiple Surfaces に設定されている場合、この値はプロファイル サーフェス グループの各サーフェスの最大スパン数を指定します。

Modify Range

Modify Range

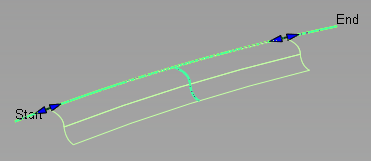

このオプションを選択して、範囲マニピュレータ、または Start および End スライダを使用してプロファイル サーフェスの入力として各レールの部分を定義します。

Start および End スライダをそれぞれ 0.0 および 1.0 に設定すると、元の範囲がリセットされます。

Surface Structure

Surface Type

Multiple Surfaces – 選択した各プロファイル カーブに対して別のサーフェスが作成され、サーフェスはグループ化されます。

Single Surface – 単一サーフェスが作成されます。

Bezier Surfaces

このオプションが表示されるのは、Surface TypeMultiple Surfaces に設定されている場合のみです。選択されている場合、各サーフェスはベジエ パッチになります。

ベジエパッチはシングルス パンを持ち、U 方向の最大角度は Explicit Control セクションで設定します。既定のはレール カーブの次数です。

Short Edge Tolerance

お互いに近すぎるスパンを追加することを防止するため、Short Edge Tolerance より小さい線形距離のスパンは許可されません。

Control オプション

Auto Update
Profile Control ウィンドウで値を変更するときに、新しいサーフェスを自動的に更新します。
Chain Select

このオプションが選択されている場合、サーフェス カーブを選択すると、そのカーブと接線が連続するその他のサーフェス カーブもすべて選択されます。
