Profile を使用して、セクションのトランジションや位置を最大限にコントロールして、押し出しサーフェスを作成し修正します。
1 つまたは複数のパス カーブ(レイル)に沿って、1 つまたは複数のプロファイルをスイープしてサーフェスを作成します。プロファイルを複数の接続された平面カーブで構成することができます。プロファイルは、座標系、パスの法線、または定義されたベクトルに対して相対的に維持されます。

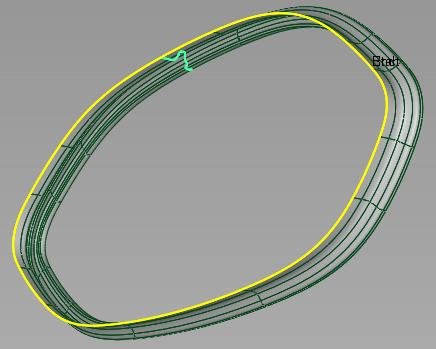

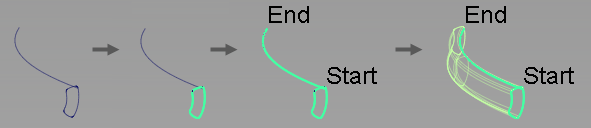

1 つのプロファイルからサーフェスを作成する
- Surfaces > Swept Surfaces > Profile
の順に選択します。 Profile Control ウィンドウが開きます。
- プロファイルを構成するカーブまたはサーフェス カーブを選択し、Accept をクリックしてから Done をクリックします。
カーブは平面上にある必要があります。プロファイルは、鋭い折れ目を含ませて閉じることができます。
- レイルを定義するカーブまたはサーフェス カーブをクリックし、Build をクリックします。
レイルにはカーブとサーフェス カーブを含めることができます。レイルは位置連続および接線連続である必要があります。レイルは閉じることができます。Chain Select を使用して、またはレイル入力を受け入れる前に選択を追加することで、複数の接線連続レイル カーブを使用することができます。
注: Profile orientation が Surface normal に設定されている場合、(Build ではなく) Accept をクリックしてからプロファイルの向きを合わせるために使用するサーフェスを選択する必要があります。
複数のプロファイルからサーフェスを作成する
プロファイル カーブ セットは異なるシェイプを持つことができますが、(鋭い折れ目またはスパン数の区分で)同様の構造である必要があります。各プロファイル セットはレイル カーブに関連する個別の位置と方向を持つことができます。プロファイル セット内のカーブが接続されていない場合(G0 ではない)、別のプロファイル サーフェスをセットの各要素に作成することが最善の方法です。
- Surfaces > Swept Surfaces > Profile の順に選択します。
Profile Control ウィンドウが開きます。
- 最初のプロファイルのすべてのカーブを選択して、Accept ボタンをクリックします。(Chain select がオンになっている場合、最初のカーブと接戦連続であるすべてのカーブも選択されます)。
- 2 番目のプロファイルのカーブを選択して、Accept などをクリックします。
- 最後のプロファイルを選択した後、Done をクリックします。
- レイル カーブを選択し、Build ボタンをクリックします。
プロファイル サーフェスが構築されます。

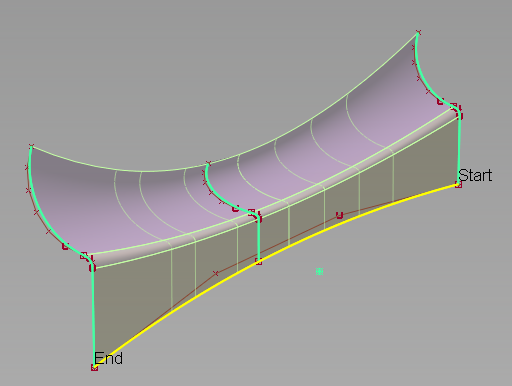

プロファイル サーフェスは(それぞれ 3 つの平面カーブで構成されている) 3 つのプロファイルから構築されます。
- オプションの Transition type を設定して複数のプロファイル間のブレンドの種類を指定します。このオプションは、レイル カーブ(U 方向)の方向に伸びるサーフェスのアイソパラメトリック カーブのシェイプに影響します。
マニピュレータを使用してレイルに沿ってプロファイルのシェイプを変更する
1 つのプロファイルのみを使用する場合は、レイル カーブをクリックして任意の数のプロファイル マニピュレータを配置することができます。これらのマニピュレータは、オリジナルのプロファイルのコピーのように見えます。マニピュレータを補間してオリジナルのプロファイルは補間しない変数セクションを使用して、マニピュレータを回転およびスケールし、プロファイル サーフェスを作成することができます。オリジナルのプロファイル カーブのシェイプに対するすべての変更は、マニピュレータのシェイプも更新します。
- Surfaces > Swept Surfaces > Profile の順に選択します。
Profile Control ウィンドウが開きます。
- プロファイルのすべてのカーブを選択して、Accept ボタンをクリックします。(Chain select がオンになっている場合、最初のカーブと接戦連続であるすべてのカーブも選択されます)。
- 完了をクリックします。
- レイル カーブを選択し、Build ボタンをクリックします。
プロファイル サーフェスが構築されます。

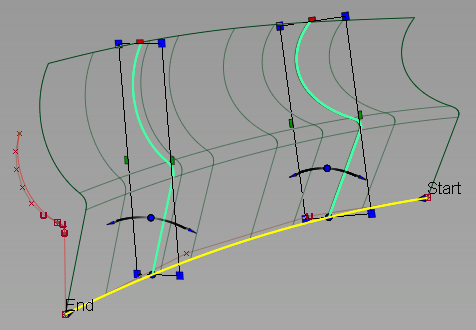

- レイル カーブをクリックして、1 つまたは複数のマニピュレータを追加します。
プロファイル カーブのシェイプに緑色のマニピュレータが表示されます。
- レイルに沿ってマニピュレータをスケール、回転、または移動するには、ハンドルを使用します(「プロファイル マニピュレータの構造」を参照)。マニピュレータを削除するには、
キーを押したままマニピュレータの基部にあるドット ハンドルをクリックします。 - Update をクリックします(または、オプション ウィンドウの Auto Update をオンにします)。
サーフェスが更新されマニピュレータが補間されます。
- オプションの Transition type を設定してマニピュレータ プロファイル間のブレンドの種類を指定します。このオプションは、レイル カーブ(U 方向)の方向に伸びるサーフェスのアイソパラメトリック カーブのシェイプに影響します。

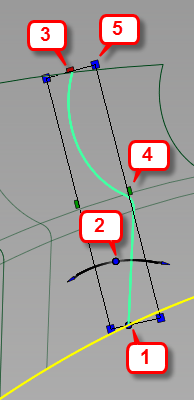

プロファイル マニピュレータの構造
- ドット: レイルに沿ってマニピュレータを移動させます。回転とスケーリング用のピボットとしても機能します。長方形のフレームの任意の場所をクリックしてドラッグしても同じ効果が得られます。キーを押しながらドットをクリックすると、マニピュレータを削除します。
- 青色の円弧: レイルに沿ってマニピュレータを回転させます(中央の円または端の矢印をクリック)。
- 赤色の四角形: レイル カーブの曲率ベクトルの方向に沿ってマニピュレータをスケールします。
- 緑色の四角形: レイル カーブの接戦および曲率ベクトルの両方に対して垂直な方向に沿ってマニピュレータをスケールします。
- 青色の四角形: 両方の方向に均等にマニピュレータをスケールします。
