Pick > Object Types > Curve on Surface

カーブオンサーフェスを選択することができます。

カーブオンサーフェスは、サーフェスに存在する特殊なカーブです。サーフェスでトリミングするか部分をマークするために使用されます。

通常、カーブオンサーフェスを作成するには、他のジオメトリを交差させるか、またはサーフェス上に投影します。通常、カーブオンサーフェスを手作業で編集する必要はありません。

もう 1 つの種類のカーブオンサーフェスはビジュアル カーブで、Cross Section Editor、Parting Line、Highlights などのツールによって作成されます。これらのカーブは表示専用で、ジオメトリはアタッチされていません。

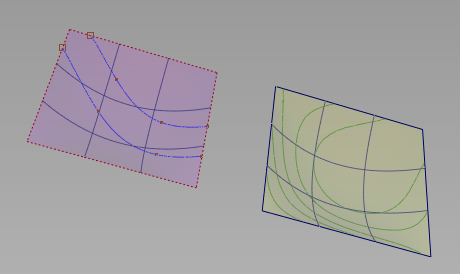

左: ジオメトリ カーブオンサーフェス。右: ビジュアル カーブオンサーフェス。

カーブオンサーフェスを選択するには、Pick > Object Types > Curve on Surface を選択し、カーブオンサーフェスをクリックします。ビジュアル カーブオンサーフェスは、以下のオプションを使用して、ジオメトリ カーブオンサーフェスから独立して選択することができます。

操作方法

特殊オブジェクト タイプを選択する

カーブオンサーフェス オプションを選択する

Visual

ツールがビジュアル カーブオンサーフェスを選択するようにする場合は、このボックスにチェックを付けます。

Geometry

ツールがジオメトリ カーブオンサーフェスを選択するようにする場合は、このボックスにチェックを付けます。
