[Report Message]

[Report Message]

指定された状況時に、AutoCAD Civil 3D イベント ビューアにエラーメッセージを生成します。

プロパティ

[プロパティ]パネルで、次のパラメータを指定します。

[General]
[Message]	AutoCAD Civil 3D イベント ビューアの[説明]列に表示されるエラー メッセージを指定します。
[Error Level]	エラーのタイプを指定します。 情報 警告 エラー
[Miscellaneous]
[Comment]	メッセージの注記を示します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Report Message Example.pkt

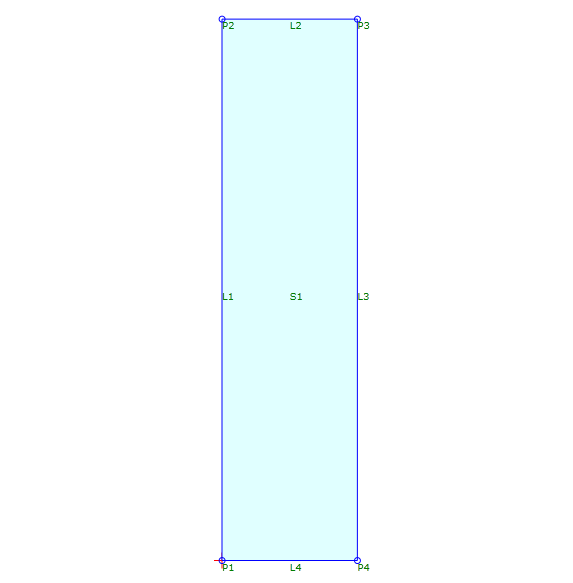

この例では、シェイプをユーザが指定した高さに描くことができます。

• [Height]入力パラメータを使用して、シェイプの高さを定義します。
• [Decision]により高さがチェックされ、10 以下かどうかが決定されます。
• 高さが 10 以下の場合、ジオメトリは [ユーザー指定の高さ]に描かれます。
• 高さが 10 より大きい場合、 [Report Message]が AutoCAD Civil 3D イベント ビューアにメッセージを送信し、シェイプは [User-Specified Height]に表示されます。
