[Auxiliary Link]

[Auxiliary Link]

連続または非連続の 2 つのポイントを直線で接続します。補助リンクは、サブアセンブリ ジオメトリの一部ではありませんが、それから他のジオメトリを作成することができます。

プロパティ

[プロパティ]パネルで、次のパラメータを指定します。

[Link]
[Link Number]	リンク番号を指定します。自動生成されるリンク番号の値を変更することができます。
[Position]
[Start Point]	リンクが開始されるポイントを指定します。 注: ポイントは、[Point]または[Auxiliary Point]のいずれかが可能です。
[End Point]	リンクが終了するポイントを指定します。 注: ポイントは、[Point]または[Auxiliary Point]のいずれかが可能です。
[Miscellaneous]
コメント	リンクの注記を示します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Auxiliary Link Example.pkt

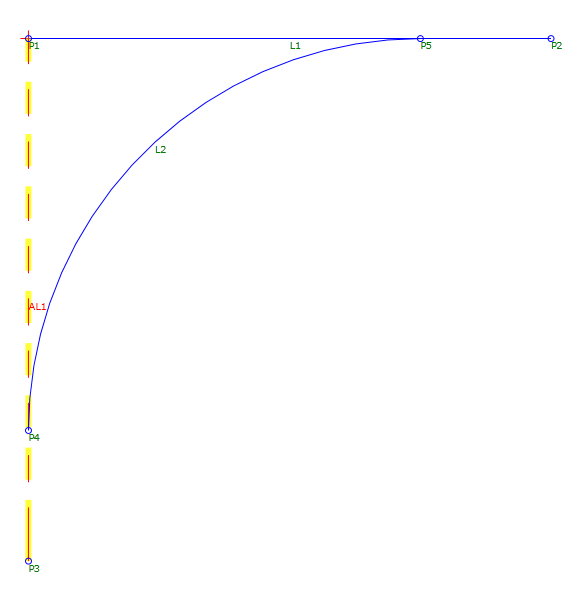

例では、L1 はポイント P1 と P2 の間に自動的に描かれます。L2 は、2 つのリンク間に描かれる必要があるフィレット円弧です。 AL1 は最終的なサブアセンブリには描かれませんが、P1 と P3 の間に手動で描き、L2 がそのジオメトリを使用できるようにすることができます。
