[Set Mark Point]

[Set Mark Point]

他のサブアセンブリが参照したり、リンクすることができるポイントを指定します。

プロパティ

[プロパティ]パネルで、次のパラメータを指定します。

[General]
[Point Name]	サブアセンブリに既に定義されている ポイントを指定します。
[Mark Name]	マークされたポイントの名前を指定します。[Mark Name]は、このマーク ポイントを参照したり、このポイントにリンクすることができるサブアセンブリのプロパティに入力されます。
[Miscellaneous]
[Comment]	マーク ポイントの注記を指定します。コメントは、[Preview]パネルに表示することができます。

例

ジオメトリ要素の使い方を表示するには、次のサンプル PKT ファイルを開きます。

Set Mark Point Example.pkt

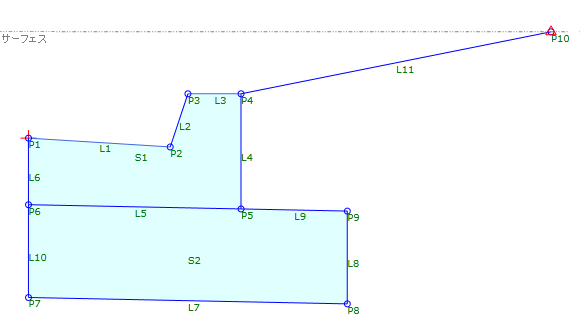

この例では、 [Set Mark Point]は、P10 とサーフェスとの交点をマークしています。他のサブアセンブリは、その[Marked Point Name]プロパティに[Mark Name] (CurbDaylight)が指定されている場合には、このポイントを参照したり、このポイントにリンクすることができます。
