スナップタイプの有効化および無効化

スナップタイプの有効化および無効化

スナップタイプを有効または無効にして、ファクトリレイアウトにコンポーネントを配置しやすくすることができます。

アクセス:

リボン: [ファクトリ]タブ

[オプション]パネル

[スナップタイプ]

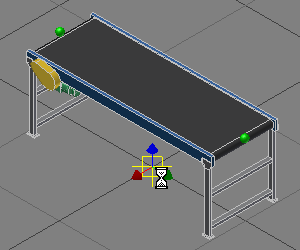

[床にスナップ]	このボックスをオンにすると、レイアウトの床へのスナップが有効になります。既定では、このチェックボックスはオンになっています。ヒント: アセットをドラッグするときに[床にスナップ]を一時的に無効にするには、`[F8]`キーを押します。
[グリッドにスナップ]	このボックスをオンにすると、レイアウトの床でグリッド線へのスナップ機能が有効になります。[ファクトリオプション]ダイアログボックスの[グリッドスナップ許容差]では、スナップが機能する距離(マウスポインタからグリッドポイントまでの距離)を設定します。既定では、この値は 25 ピクセルに設定されています。
[スケッチにスナップ]	このボックスをオンにすると、床に配置されているスケッチされたエンティティへのスナップが有効になります。このとき、スケッチされたエンティティの端点、中点、およびその他の点が識別され、レイアウトでコンポーネントが配置しやすくなります。[ファクトリのオプション]ダイアログボックスの[Inventor ジオメトリのスナップ許容差]で、スナップが有効になるための、マウスポインタからスケッチされたエンティティ上の点までの距離を設定します。既定では、この値は 5 ピクセルに設定されています。

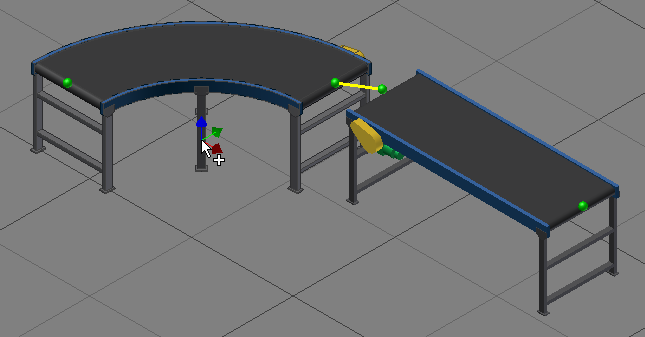

[コネクタにスナップ]	このボックスをオンにすると、アセットに作成されたコネクタポイントへのスナップ機能が有効になります。既定では、このチェックボックスはオンになっています。[ファクトリオプション]ダイアログボックスの[コネクタスナップ許容差]では、スナップが機能する距離(マウスポインタからコネクタまでの距離)を設定します。既定では、[コネクタスナップ許容差]の値は 25 ピクセルに設定されています。[コネクタスナッププレビュー許容差]では、ラバーバンドの長さをコントロールします。

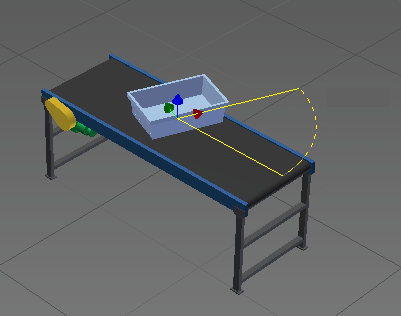

[サーフェスにスナップ]	ファクトリレイアウトに配置されたアセットのサーフェスにスナップする機能を有効にするには、このチェックボックスをオンにします。既定では、このチェックボックスはオフになっています。[ファクトリのオプション]ダイアログボックスの[Inventor ジオメトリのスナップ許容差]で、スナップが有効になるための、マウスポインタからアセットサーフェス上の点までの距離を設定します。既定では、この値は 5 ピクセルに設定されています。
[頂点またはエッジにスナップ]	ファクトリアセット内の既存のアセットの頂点またはエッジにアセットをスナップする機能を有効にするには、このチェックボックスをオンにします。既定では、このチェックボックスはオフになっています。[ファクトリオプション]ダイアログボックスの[Inventor ジオメトリのスナップ許容差]では、スナップが機能する距離(マウスポインタからアセットの頂点までの距離)を設定します。既定では、この値は 5 ピクセルに設定されています。
[DWG オーバーレイにスナップ]	このボックスをオンにすると、DWG オーバーレイの 2D 図面オブジェクトへのスナップ機能が有効になります。エンティティの端点や中点などの任意の点を指定できます。[ファクトリのオプション]ダイアログボックスの[Inventor ジオメトリのスナップ許容差]で、スナップが有効になるための、マウスポインタから 2D 図面オブジェクト上の点までの距離を設定します。既定では、この値は 5 ピクセルに設定されています。

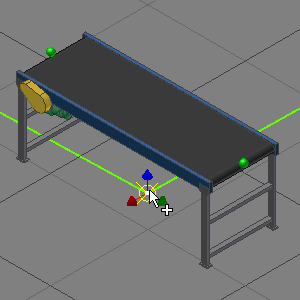

[基準線にスナップ]	点または頂点の仮想交差にスナップする機能を有効にするには、このチェックボックスをオンにします。基準線を[再配置]コマンドと組み合わせて使用すれば、アセットをより正確に配置することができます。既定では、このチェックボックスはオンになっています。[ファクトリオプション]ダイアログボックスの[基準線のスナップ許容差]では、スナップが機能する距離(マウスポインタから基準線上の点までの距離)を設定します。既定では、この値は 25 ピクセルに設定されています。
[点群にスナップ]	このボックスをオンにすると、点群の選択された点へのスナップ機能が有効になります。その後[再配置]コマンドを使用して、点群に対するアセットの位置をより正確に指定することができます。既定では、このチェックボックスはオフになっています。[ファクトリオプション]ダイアログボックスの[Inventor ジオメトリのスナップ許容差]では、スナップが機能する距離(マウスポインタからクラウド内の点までの距離)を設定します。既定では、この値は 5 ピクセルに設定されています。
