図面ビューの方向定義のカスタマイズ

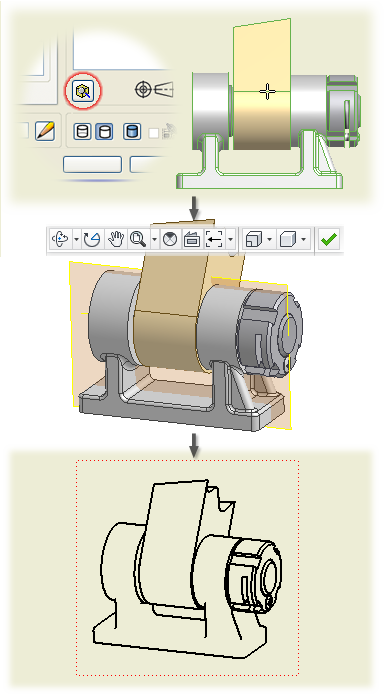

必要なビュー方向が[方向]リストに含まれていない場合は、カスタム図面ビューを設定できます。[図面ビュー]ダイアログ ボックスの[ビュー方向を変更]をクリックし、[カスタム ビュー]ウィンドウで、カスタム方向を指定します。

  1. [図面ビュー]ダイアログ ボックスを開きます。
    • ビューを作成するには、リボンで、 [ビューを配置]タブ [作成]パネル [基準] の順にクリックします。

      その後、[図面ビュー]ダイアログ ボックスで、モデル ファイルを選択します。

    • 既存ビューの方向を変更するには、ビューをダブルクリックします。
  2. [図面ビュー]ダイアログ ボックスで、[ビュー方向を変更]をクリックします。
  3. リボンの[カスタム ビュー]タブのコマンドを使用し、ビュー方向を設定します。たとえば、次のとおりです。
    • リボンで、 [カスタム ビュー]タブ [ナビゲーション]パネル [角度で回転] の順にクリックします。

      その後、[増分を指定してビューを回転]ダイアログ ボックスのオプションを使用して、モデルの方向を設定します。

    • [カスタム ビュー]タブ [ナビゲーション]パネル [面を表示]の順にクリックし、モデル面を投影面まで回転させます。
    • リボンで、 [カスタム ビュー]タブ [外観]パネル [パース] の順にクリックし、モデルを各位置まで回転させます。
      注: パース ビューから詳細図を作成できますが、他の従属ビューを作成することはできません。パース ビューの注釈は制限されています。
  4. [カスタム ビュー]タブ [終了]パネル [カスタム ビューを終了]の順にクリックし、ビュー方向を適用し、[カスタム ビュー]ウィンドウを閉じます。
  5. [OK]をクリックして、[図面ビュー]ダイアログ ボックスを閉じます。
    注: 必要に応じて、[図面ビュー]ダイアログ ボックスに追加オプションを設定し、[OK]をクリックします。
ヒント: モデル ファイルが開かれていれば、モデル内のビューを設定し、次に[方向]リストから[現在]を選択することで図面にそのビューを配置することができます。
