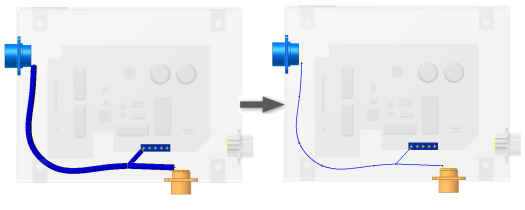

セグメントは、レンダリング表示または中心線表示することができます。 レンダリング表示ではセグメントが 3 次元表示され、中心線表示では作業点とパスが遮られずに表示されます。
ワイヤ同様、選択した 1 つのハーネス アセンブリにおいて、個々のセグメントに対して表示オプションを設定することもすべてのセグメントに対して表示オプションを設定することもできます。表示基本設定はいくつかの方法で行えます。[セグメント]フォルダやセグメント オカレンスの右クリック メニュー、[セグメント プロパティ]ダイアログ ボックス、または[ケーブル＆ハーネス]タブの[表示設定]コマンドを使用します。現在の表示状態は、オカレンス レベルの表示設定によってオーバーライドされます。
すべてのセグメントの表示設定を変更するには、ブラウザで[セグメント]フォルダを選択して右クリックし、右クリック メニューから[すべてレンダリング表示]を選択します。
1 つのセグメントの表示も変更できます。[ケーブル＆ハーネス]タブの[表示設定]パネルの[表示設定]で、[レンダリング表示]オプションを選択します。または、セグメントを右クリックしてメニューから[レンダリング表示]を選択します。
