射出位置の設定

このタスクでは、CAD モデルの末端に射出位置を設定します。

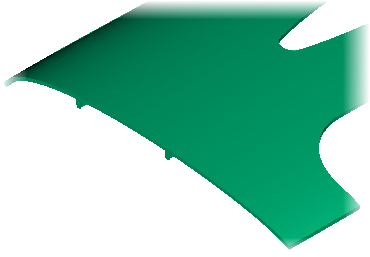

1. 下図で ViewCube が表示されるように、およそ「-135 -145 30」に成形品を回転します。



2. 下図に示すように、成形品の左端を拡大します。



3. [ホーム] > [成形プロセス設定] > [射出位置]をクリックします。



4. エッジの中心近くにある、成形品のエッジをクリックします。

   射出位置の正確な位置は、次の手順で設定します。



5. 右クリックして[プロパティ]を選択します。

6. X 値を「480 mm」に設定します。

7. Y 値を「125 mm」に設定します。

8. Z 値を「27 mm」に設定します。

9. [OK]をクリックして、正確な位置を設定します。

   注: 射出位置の座標は、入力した値とは完全に一致しない場合がありますが、成形品表面で入力した値に最も近い位置となります。
