反り解析結果の確認

このタスクでは、反りの相対的な大きさを決定するために、反りインジケータ結果を解釈します。

1. [表示] > [表示設定] > [表示エンティティ]をクリックします。

2. キャビティを除くすべてのオブジェクトをクリックします。

3. [ホーム] > [結果] > [結果]をクリックします。

4. 図で ViewCube が表示されるように、モデルをおよそ「180 45 90」に回転します。



6. [反りインジケータ、全要因]をスタディ タスク リストでクリックします。

7. [結果] > [結果] > [プロット プロパティ]をクリックします。

8. [変位量]タブをクリックして、[表示倍率]を「5」に設定し、[OK]をクリックします。

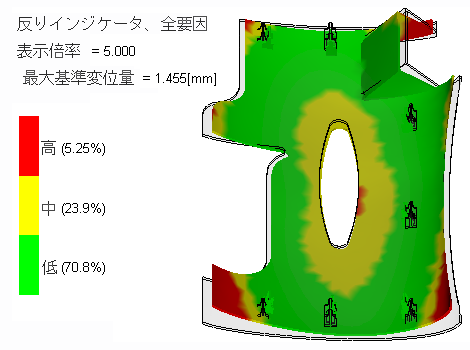

   この結果は、成形品の反り(形状の面外)の相対的な大きさを示します。緑色の領域は参照する最大基準変位量の 80% 未満、赤色の領域は少なくとも 120% であることを示します。変位量最大基準変位量の既定値は、成形品の平均肉厚の半分です。変位量は確認を容易にするために、5 倍強調表示されます。



9. 回転、画面移動、ズームして反りを確認します。

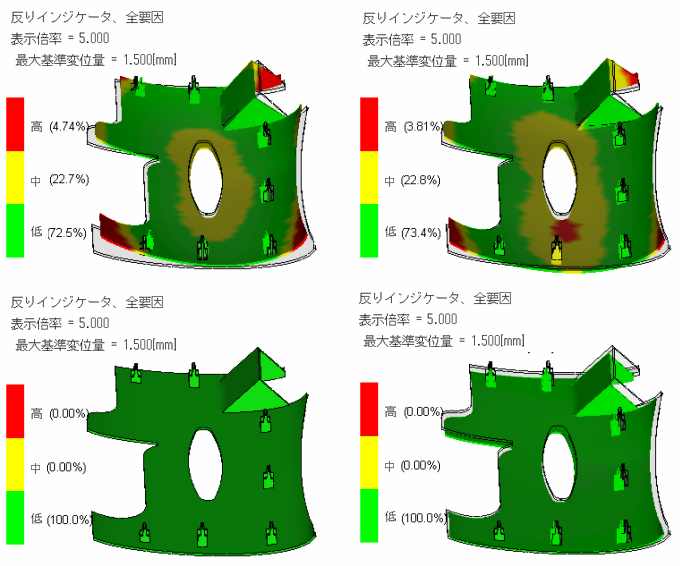

10. 他の反りインジケータを表示します。

    それらを[全要因]プロットと比較します。[全要因]プロットに最も類似しているプロットが、反りに最大の影響を与えます。この場合、[冷却差]プロットが[全要因]プロットに最も類似しています。
