プロセス パラメータの入力

このタスクでは、プロセス設定を入力して、解析を実行します。

1. [ホーム] > [成形プロセス設定] > [解析ウィザード]をクリックします。

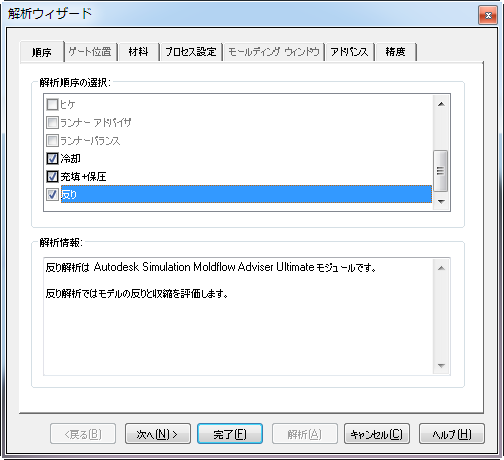

2. [充填]をオフにします。

3. [冷却]をオンにします。

4. [充填+保圧]をオンにします。

5. [反り]をオンにします。

6. [次へ]をクリックします。

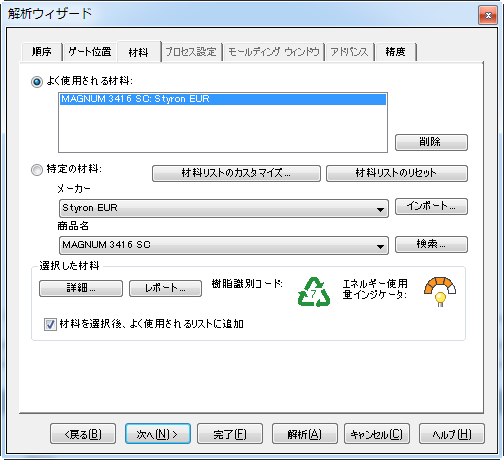

7. 材料が Styron EUR, Magnum 3416 SC であることを確認し、[次へ]クリックします。

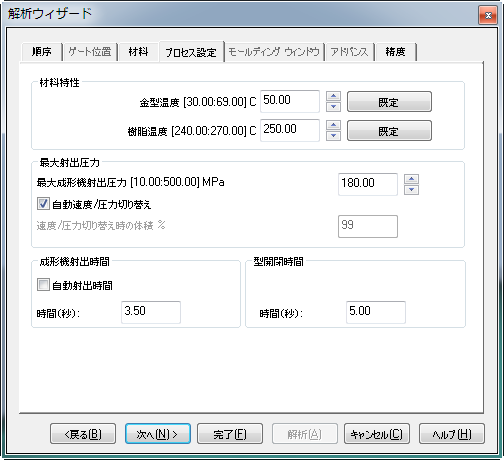

8. 金型温度が 50 ℃ であることを確認します。

9. 樹脂温度が 250 ℃ であることを確認します。

10. 射出時間が 3.5 秒であることを確認します。

11. 型開閉時間が 5 秒であることを確認して、[次へ]をクリックします。

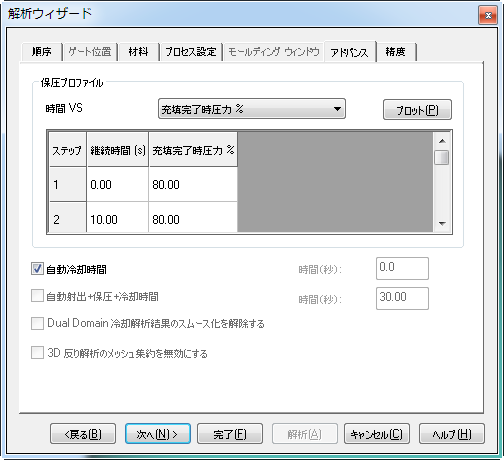

12. 保圧プロファイル制御が充填完了時圧力 % であることを確認します。

13. プロファイルが 0 - 80、10 - 80 であることを確認します。

14. 射出+保圧+冷却時間として 25 秒を入力します。



15. [解析]をクリックします。

16. 解析が完了したら、[サマリー]をクリックして[サマリー]パネルを閉じます。
