ランナーの作成

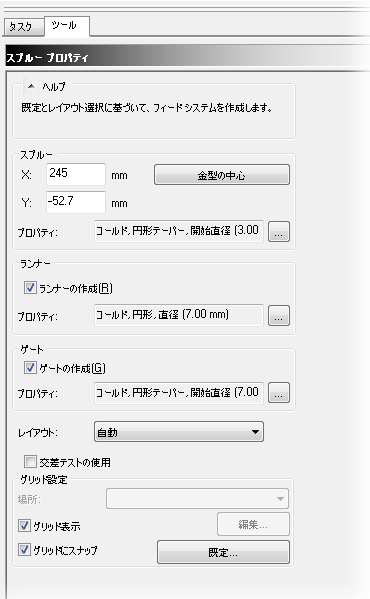

このタスクでは、ランナー ウィザードを使用してランナー システムを作成します。

1. [形状]タブ > [フィード システム] > [ランナー ウィザード]をクリックします。



2. [金型の中心]をクリックします。

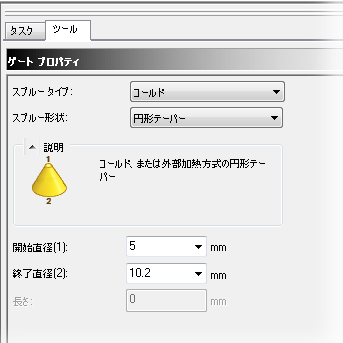

3. [スプルー プロパティ]の省略記号ボタン[...]をクリックします。

   1. [スプルー タイプ]が[コールド]であることを確認します。

   2. [スプルー形状]が[円形テーパー]であることを確認します。

   3. [開始直径(1)]に「5 mm」を入力します。

   4. [終了直径(2)]に「10.2 mm」を入力します。

   5. [OK]をクリックします。

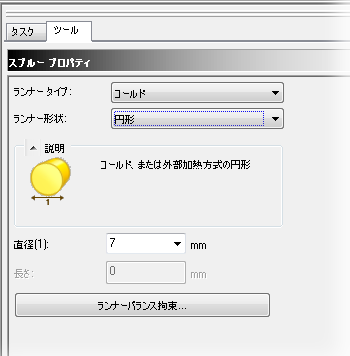

4. [ランナー プロパティ]の省略記号ボタン[...]をクリックします。

   1. [ランナー タイプ]が[コールド]であることを確認します。

   2. [ランナー形状]が[円形]であることを確認します。

   3. [直径(1)]に「7 mm」を入力します。

   4. [OK]をクリックします。

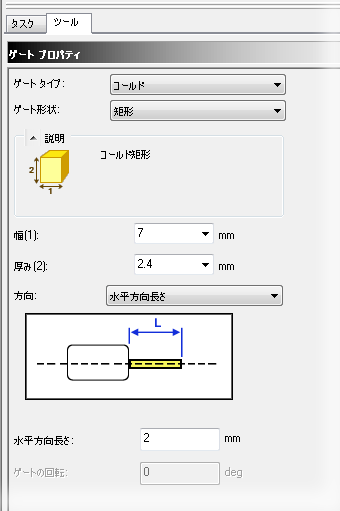

5. [ゲート プロパティ]の省略記号ボタン[...]をクリックします。

   1. [ゲート タイプ]が[コールド]であることを確認します。

   2. [ゲート形状]が[矩形]であることを確認します。

   3. [幅(1)]に「7 mm」を入力します。

   4. [厚み(2)]に「2.4」を入力します。

   5. [方向]が[水平方向長さ]であることを確認します。

   6. [水平方向長さ]に「2 mm」を入力します。

   7. [OK]をクリックします。



6. [レイアウト]が[自動]であることを確認します。

7. [OK]をクリックします。
