解析パラメータの設定

このタスクでは、保圧解析を設定および実行します。

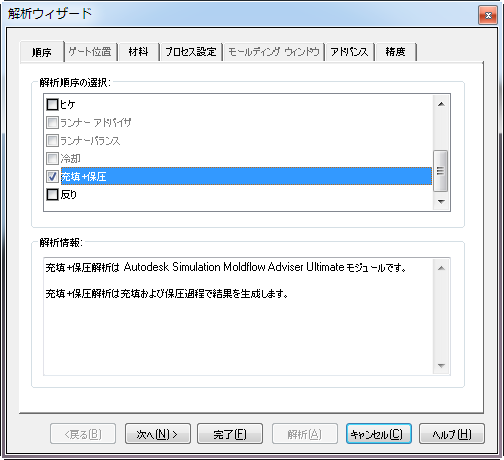

1. [ホーム] > [成形プロセス設定] > [解析ウィザード]をクリックします。

2. [解析順序]として[充填]をオフにします。

3. [解析順序]として[充填+保圧]をオンにし、[次へ]をクリックします。



4. [材料]が Styron EUR, Magnum 3416 SC であることを確認し、[次へ]をクリックします。

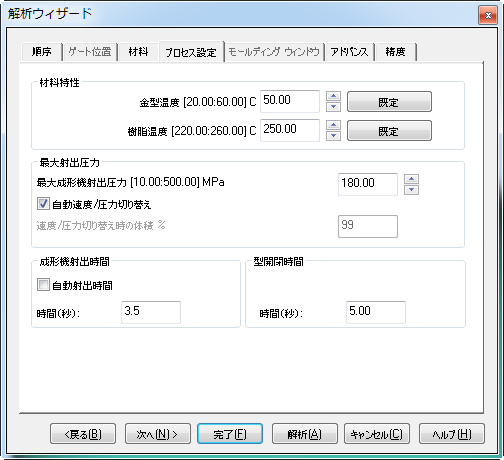

5. [充填時間]を 3.5 秒に設定し、[次へ]をクリックします。

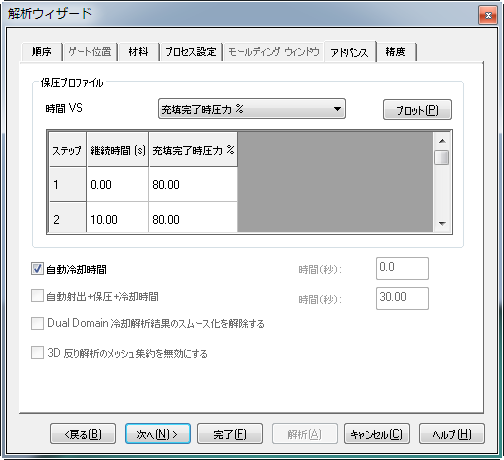

6. [保圧プロファイル]と[自動冷却時間]を確認し、[解析]をクリックします。



   解析には数分かかります。

7. 解析が完了したら、[サマリー]をクリックして[サマリー]パネルを閉じます。
