変位セット

変位セットとは、変位ビューを作成するために[要素を変位]ツールで使用される、選択した要素や複数の要素を指します。変位セットでは次の操作が可能です。

• それぞれの X、Y、Z 軸に沿ってドラッグ コントロールで移動
• 要素を追加および削除して編集
• ViewCube を使用して向きを変更

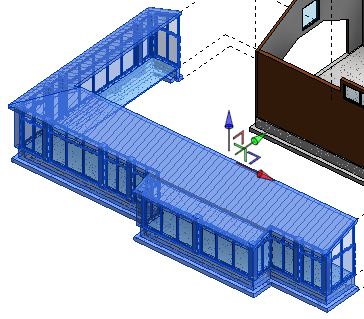

変位セットは 1 つまたは複数の要素で構成することができ、ビューに配置するために使用する一連のドラッグ コントロールがあります。次のイメージの変位セットには、複数の要素(構造基礎、標準屋根、カーテン ウォール: ショーウィンドウ、グリッド、システム パネル: ガラス)が含まれています。
