変位ビューを作成する

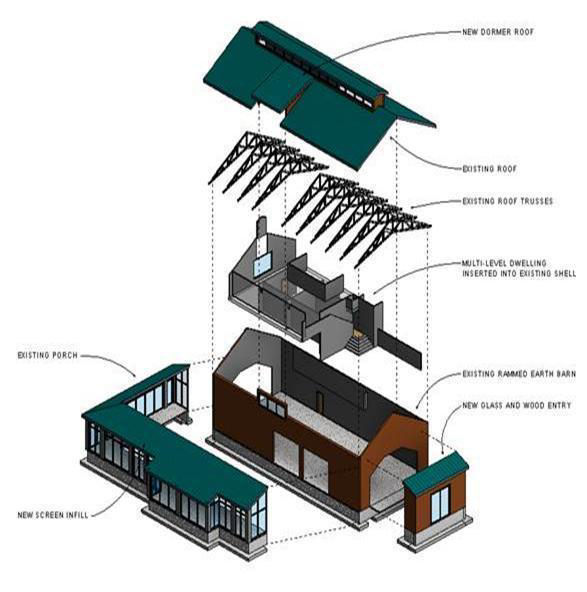

変位ビューは、モデル要素とモデル全体との関係を示すために使用できます。3D ビュー (パースを含む) では、
(要素を変位)ツールを使用してモデル要素を移動できます。このツールでは、
変位セット
を作成し、その変位セットを X、Y、Z 軸に沿ってモデルから特定の距離分移動します。次に、これらの要素を元のモデルの位置に戻す
パスを作成
できます。
注:
タグ、注釈、寸法などの 2D 要素は変位できません。
このセクションのトピックでは
変位セット
変位セット パス
変位セットをリセットする
変位セットのハイライト表示
