パート 6: ドアを配置する

カテゴリ 新規ユーザ 所要時間 10 分 使用するチュートリアル ファイル GSG_06_place_doors.rvt, bifold-4 Panel.rfa, Casement 3x3 with Trim.rfa, Double-Glass 2.rfa, Single-Glass 2.rfa

この練習では、プロジェクトにドア タイプをロードし、モデルに内部ドアと外部ドアを追加します。

目的

• ドア ファミリをロードします。
• タイプ セレクタを使用して、ドア タイプを変更します。
• モデルにドアを配置します。
• [Spacebar]を使用して、ドアを配置する前にドアのスイング方向を変更します。
• フリップ コントロールを使用して、ドアを配置した後にドアの方向を変更します。

ビデオを見る

ファミリをロードする

1. GSG_06_place_doors.rvt のプロジェクトを開きます。
2. [挿入]タブ [ライブラリからロード]パネル (ファミリをロード)をクリックします。
3. [ファミリをロード]ダイアログで、練習用のファミリ ファイルを保存したフォルダにナビゲートします。
4. [Ctrl]を押しながら次のファイルを選択して、[開く]をクリックします。
   • bifold-4 Panel.rfa
   • Casement 3x3 with Trim.rfa
   • Double-Glass 2.rfa
   • Single-Glass 2.rfa

ドアを配置する

1. プロジェクト ブラウザの[平面図]で、[02 - Entry Level]をダブルクリックします。
2. プロパティ パレットの[アンダーレイ]で[なし]を選択します。

   下階レベルのアンダーレイを表示しない方が、現在のフロアの壁を簡単に確認できます。

3. [建築]タブ [構築]パネル (ドア)をクリックします。
4. タイプ セレクタで[Double-Glass 2]が選択されていることを確認します。
5. 必要に応じて、[修正 | ドアを配置]タブ [タグ]パネル (タグ配置)をクリックし、ドアにタグを付けます。

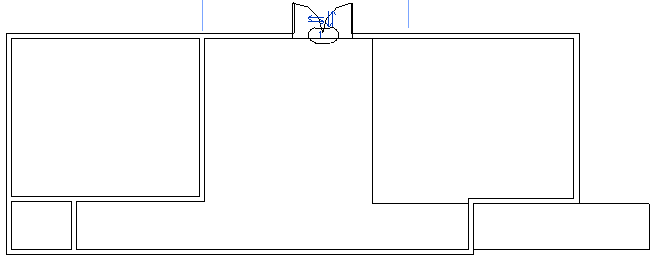

6. クリックして、次のように建物の北の外壁にドアを配置します。

7. タイプ セレクタの[Single-Glass 2]で、[36" x 84"]をクリックします。

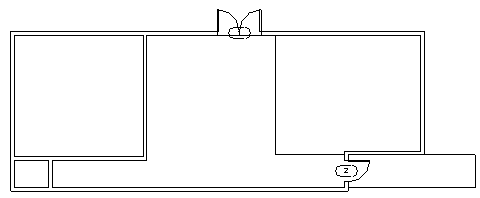

8. クリックして、次のように下階の東の壁にドアを配置します。
   注: ドアを配置するときに、スイング方向やヒンジの側を変更するには、[Spacebar]を押します。 ドアを配置した後に方向を変更するには、フリップ矢印をクリックします。

9. タイプ セレクタの[Single-Flush]で、[36" x 84"]をクリックします。
10. 次のように、エントランス レベルにさらに 2 つのドアを配置します。

11. 「01- Lower Level」平面図を開きます。
12. [建築]タブ [構築]パネル (ドア)をクリックします。

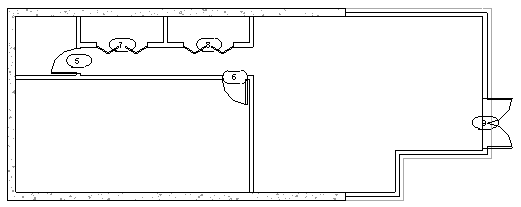

13. 次のように、おおよその位置にドアを配置します(必要に応じてタイプ セレクタを使用して、ドア タイプを変更します)。
