パート 8: カーテン ウォールを配置する

カテゴリ 新規ユーザ 所要時間 10 分 使用するチュートリアル ファイル GSG_08_place_curtainwall.rvt

この練習では、既存の外壁をカーテン ウォールに変更します。

目的

• [分割]ツールを使用して、既存の壁を分割します。
• 壁タイプをカーテン ウォール タイプに変更します。
• カーテン ウォール タイプを作成して、通芯パターンを修正します。

ビデオを見る

カーテン ウォールを作成する

1. GSG_08_place_curtainwall.rvt のプロジェクトを開きます。
2. [01 - Lower Level]平面図が開いていることを確認します。
3. 建物の北東のコーナーを拡大表示します。
4. [修正]タブ [修正]パネル (要素を分割)をクリックします。

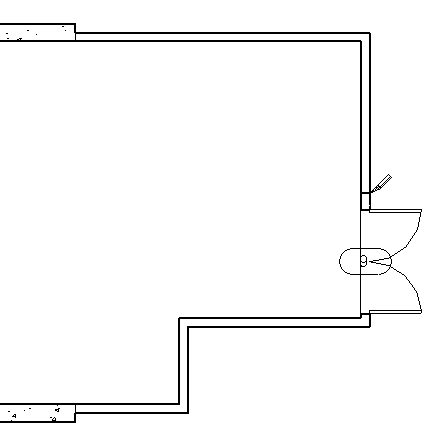

5. 壁を分割する、ドアの真上にある東の壁をクリックして、[Esc]を 2 回押します。

6. クイック アクセス ツールバーで (既定の 3D ビュー)をクリックします。

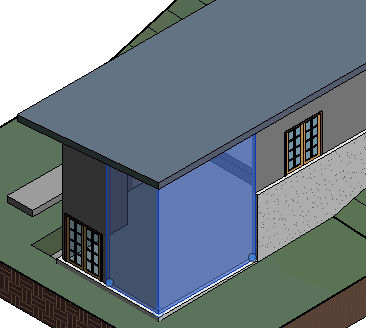

7. [Ctrl]を押しながら、次のように、東の壁の一部と、隣接する北の壁の一部を選択します。壁のエッジをクリックして、要素を選択します。

8. タイプ セレクタの[カーテン ウォール]で、[Storefront]をクリックします。
9. カーテン ウォールを作図領域で選択したまま、プロパティ パレットで (タイプを編集)をクリックします。
10. [タイプ プロパティ]ダイアログで、[複製]をクリックします。
11. [名前]ダイアログで「House Wall」と入力して、[OK]をクリックします。
12. [垂直グリッド パターン]の[間隔]に「4'」と入力します。
13. [水平グリッド パターン]の[間隔]に「4'」と入力して、[OK]をクリックします。

    新しい間隔が両方のカーテン ウォールに適用され、この新しいタイプがプロジェクトの一部になります。
