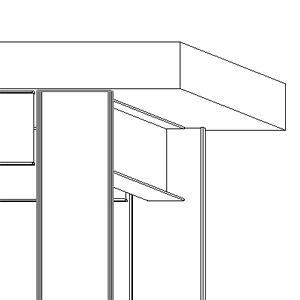

構造床を作成するときに片持ちスラブを適用する

1. 構造床を支持する梁またはベイを表示する平面図を開きます。
2. リボンの[構造床]をクリックします。

   アクセス方法

   • [構造]タブ [構造]パネル [床]ドロップダウン [床: 構造]
   • [建築]タブ [構築]パネル [床]ドロップダウン [床: 構造]
3. [修正 | 床の境界を作成]タブ [描画]パネル [境界線]をクリックして (桁を選択)をクリックします。
4. プロパティ パレットの[その他]で、[コンクリート片持ち(梁)]と[スチール片持ち(梁)]の両方にオフセット値を入力します。
5. [適用]をクリックします。
6. 構造床を支持する梁を選択します。
7. [修正 | 床の境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。

注: 片持ちのオフセットはスラブ エッジが作成された方向に関連して適用されます。これは、線分のスケッチ、桁の選択、または壁選択構造床作成に適用されます。片持ちが構造床の内側に表示されるインスタンスの場合は、スケッチ モードを入力し、エッジを選択して片持ちの値を負の数に調整します。
