支柱の開始、コーナー、終点を指定する

1. 平面図ビューで、手すりを選択します。
2. プロパティ パレットで (タイプを編集)をクリックします。
3. [タイプ プロパティ]ダイアログの[手すり子の位置]で、[編集]をクリックします。
4. 支柱の開始、コーナー、終点のファミリを指定します。手すりの開始、コーナー、終点に支柱を表示しない場合は、[なし]を選択します。

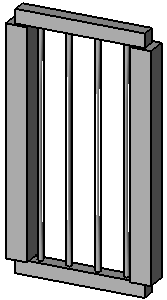

   手すり子ファミリは既定では、手すりと交差しないようにトリムされます。次の図にこれを示します。これは希望の支柱とは異なる場合があります。支柱が手すりに交差するように設定するには、プロジェクト ブラウザでファミリ タイプを右クリックして、[プロパティ]をクリックします。[柱]プロパティを選択します。


5. それぞれの支柱について基準を指定します。
6. 必要に応じて[下部のオフセット]の値を入力します。
7. それぞれについて上部を指定します。
8. 必要に応じて[上部オフセット]値を入力します。
9. 必要に応じて[スペース]値を入力します。
10. 必要に応じて[オフセット]値を入力します。
11. 次のように、コーナー柱の位置を選択します。

    目的	方法
    手すりの各セグメントの終点に、コーナー柱を配置する	各セグメントの終点を選択します。
    手すりセグメントが所定の値より大きく曲がったら、コーナー柱を配置する	[この角度より大きい]を選択し、[角度]に値を入力します。手すりの曲がりがこの値より大きい場合、支柱が曲がりの位置に追加されます。通常、この値は 0 のままです。曲がる角度は平面図ビューで測定されます。手すりでのセグメントの中断は、それが曲がりで発生しない場合、無視されます。
    任意の分離または手すりの曲がりにかかわらず、柱は配置しない	[なし]を選択します。

12. [適用]をクリックし、モデルの変更をプレビューします。
13. [OK]をクリックします。
