[部屋から]と[部屋へ]の計算を調整する

窓とドア ファミリの方向を変更するには、[部屋から]または[部屋へ]の[計算ポイント]有効にして修正します。

1. 作図領域で、ドアまたは窓ファミリ インスタンスを選択します。
2. [修正 | <要素>]タブ [モード]パネル [ファミリを編集]をクリックします。
3. ファミリ エディタで、ファミリの平面図ビューを開きます。

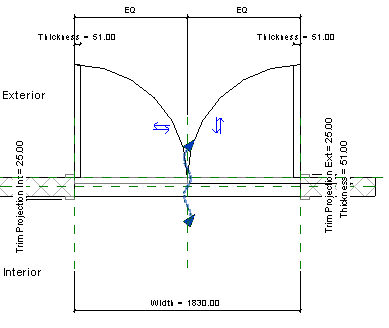

4. プロパティ パレットで、[その他]セクションの[部屋の計算ポイント]パラメータを選択します。出入りの方向を示す緑色の破線の矢印が作図領域に表示されるようになりました。

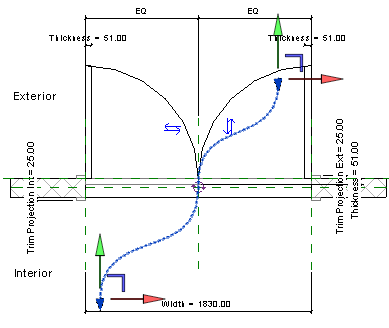

5. 出入りのパスを選択し、目的の部屋に入る位置にいずれかの終点を配置します。

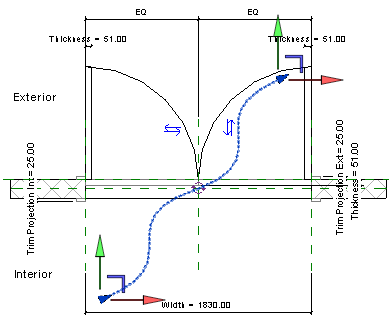

6. 必要に応じて、出入りのパスの中央にある フリップ コントロールを使用して、方向を変更します。

   注: ファミリの Z 軸での出入りのパスの調整が必要な場合は、立面図または 3D ビューを開いて移動コントロールにアクセスします。同様に、ポイントの位置を変更します。
7. [修正]タブ [ファミリ エディタ]パネル [プロジェクトにロード]をクリックします。
