2 回のクリックによる 3D ビュー配置を使用して傾斜構造柱を配置する

1. プロジェクトの 3D ビューを開きます。
2. リボンの [構造柱]をクリックします。

   アクセス方法


   [構造]タブ [構造]パネル [柱]
   • [建築]タブ [構築]パネル [柱]ドロップダウン [構造柱]
3. [修正 | 配置 構造柱]タブ [配置]パネル [傾斜柱]をクリックします。
4. プロパティ パレットで、タイプ セレクタから構造柱のタイプを選択します。
5. オプション バーで、1 回目のクリックと 2 回目のクリックの柱の終点の高さを定義します。「傾斜構造柱を配置する」を参照してください。

   注: 以前に配置した構造要素で柱の一方の終点を定義する場合は、オプション バーで[3D スナップ]を選択します。これは最も正確な配置方法です。「3D スナップを使用して傾斜構造柱を配置する」を参照してください。

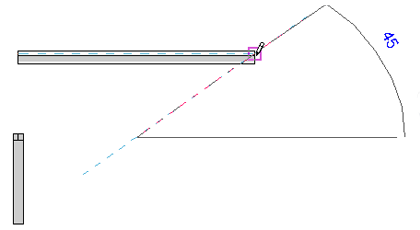

6. 作図領域で、オプション バーの[1 回目のクリック]の高さ設定に関連して柱が開始される位置をクリックします。

7. オプション バーの[2 回目のクリック]の高さ設定に関連して柱が終了する位置をクリックします。


柱が配置され、2 つのクリックと関連付けられたレベルによって定義されます。
