詳細レベル

ビュー尺度に基いて新規に作成されるビューに詳細レベルを設定できます。ビュー尺度は、[簡略]、[標準]、[詳細]という詳細レベルの見出しの下にまとめられます。プロジェクトに新たなビューを作成してそこにビュー尺度を設定すると、詳細レベルは表の編成に応じて自動的に設定されます。

詳細レベルを事前に定義しておくと、同じジオメトリの表示を異なるビュー尺度で表すことができます。

詳細レベルは、ビュー プロパティの[詳細レベル]パラメータを設定することでいつでも変更できます。「ビューのプロパティ」を参照してください。

詳細レベルと構造コンポーネントの表示の詳細については、「詳細レベルと構造コンポーネントの表示」を参照してください。

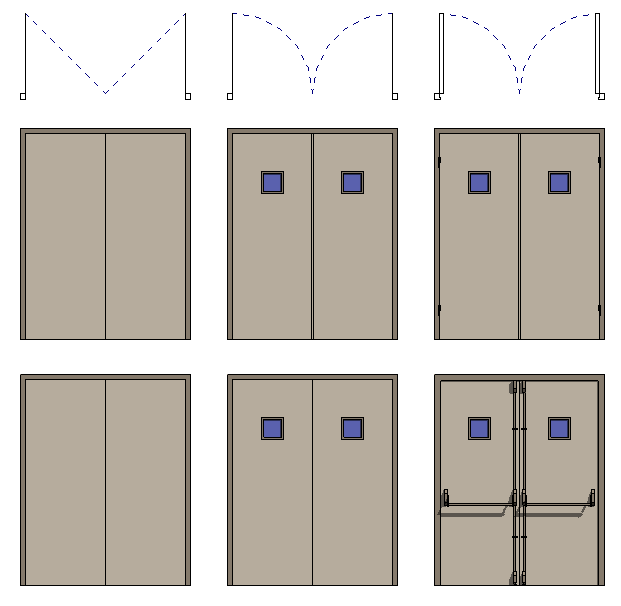

ファミリ エディタで作成したカスタム ドアは、簡略、標準、詳細の詳細レベルで異なるように表示できます。
