壁結合部のクリーンアップ オプションを指定する

次の手順は、アクティブな平面図ビューで壁結合部のクリーンアップ方法を指定するために使用します。

1. [修正]タブ [ジオメトリ]パネル (壁接合部)をクリックします。
2. 壁結合部の上にカーソルを移動し、表示されるグレーの四角形の中をクリックします。
3. オプション バーの[表示]から、次のオプションの 1 つを選択します。

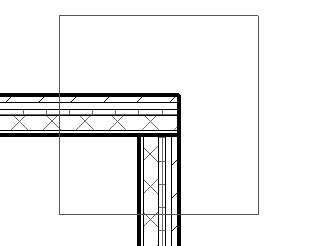

   • 包絡。 滑らかな結合部を表示します。結合部が編集のために選択されている間、一時的な実線は、次に示すように、壁レイヤが実際に終端している場所を示します。これらの線分は[壁接合部]ツールを終了すると消え、印刷されません。

   • 包絡しない。 次のように、互いに突合された壁の端を表示します。

   • ビュー設定を使用。 ビューの[壁結合部を表示]インスタンス プロパティに従って壁結合部を包絡します(ビュー プロパティを参照)。このプロパティは、クリーンアップをすべての壁タイプに適用するか、同じタイプの壁だけに適用するかをコントロールします。
4. ツールを終了するには[修正]をクリックします。
