シート上のビュー タイトルの位置を揃える

シートにビューを配置するときに、ビューのタイトルの位置を合わせることができます。ビューポートのサイズを変更しても、ビューのタイトルの位置は変わりません。

注: この方法で、シート上でビューを位置合わせしても、集計表には適用されません。

シート上のビューを位置合わせするには、次のようにします。

1. プロジェクトで、複数のビューをシートに追加します。

   「シートにビューを追加する」を参照してください。

2. ビューをシート上の目的の場所にドラッグします。
3. 必要に応じて、ビュー タイトルに表示される水平線の長さを変更します。

   「シートのビュー タイトルを修正する」を参照してください。

4. 2 番目のシートを目的の場所にドラッグします。

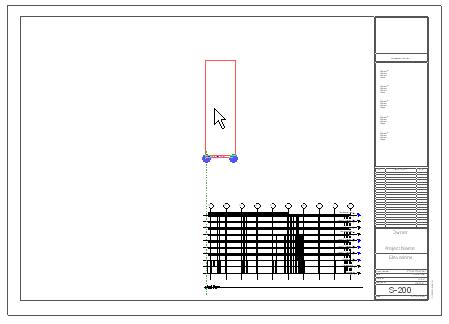

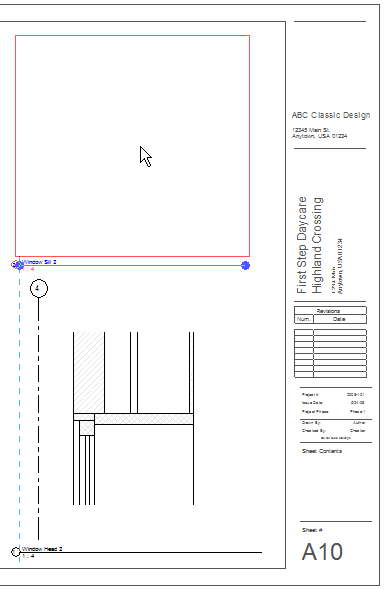

   2 番目のシートのビュー タイトルは、最初のシートのビュー タイトルに位置合わせ(垂直または水平に)されると、Revit に破線で表示されます。

   例




   例


5. (省略可能) ビューをシートの位置にロックします。

   「ビューをシートの位置にロックする」を参照してください。
