シートにビューを追加する

平面図、外構平面、天井伏図、立面図、3D ビュー、断面図、詳細ビュー、製図ビュー、レンダリング ビューなどの 1 つまたは複数の建物のビューをシートに追加することができます。各ビューは 1 つのシートにのみ配置することができます。特定のビューをプロジェクトの複数シートに追加するには、複製ビューを作成し、各ビューを別々のシートに配置します。

注: また、シートに凡例と集計表(ビュー リストとシート リストを含む)を配置することもできます。凡例と集計表は、複数のシートに配置することができます。「集計表をシートに追加する」を参照してください。

シートにビューを追加するには、次のようにします。

  1. シートを開きます。
  2. シートにビューを追加するには、次の方法のいずれかを使用します。
    • [プロジェクト ブラウザ]で、ビューのリストを展開し、ビューを探し出し、ビューをシートにドラッグします。
    • [表示]タブ [シート構成]パネル (ビューを配置)をクリックします。[ビュー]ダイアログで、ビューを選択して、[シートにビューを追加]をクリックします。

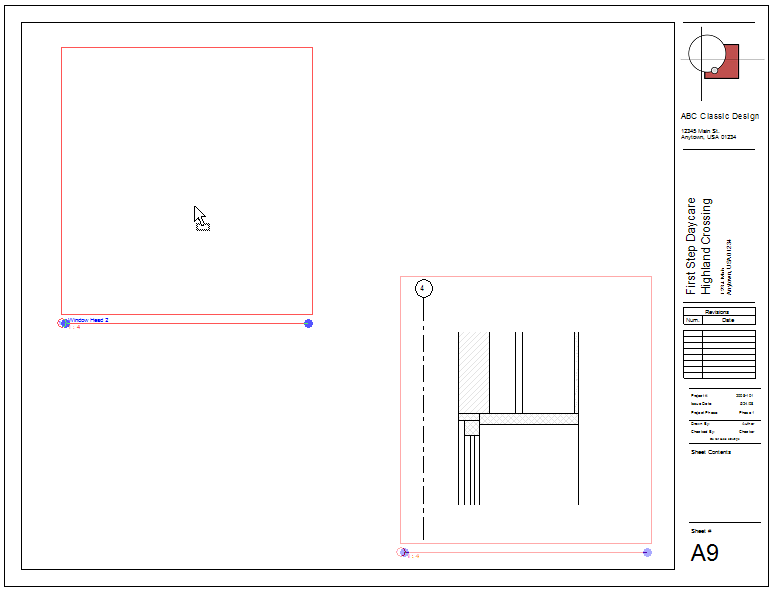

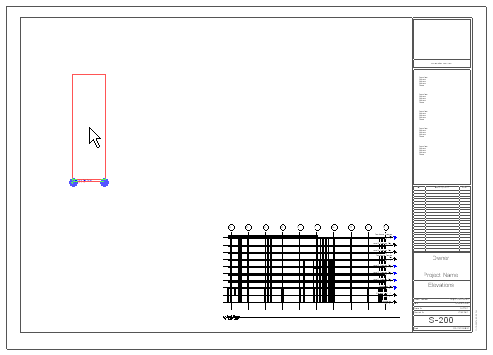

  3. カーソルを作図領域のシートに移動すると、選択したビューのビューポートが一緒に移動します。ビューポートを配置するには、目的の位置でクリックします。シート上に正確に配置するには、「シートでビューを位置合わせする」を使用します。
  4. 必要に応じて、手順 2 と 3 を繰り返してシートにビューを追加します。
  5. 次のようにしてシートの個々のビューを必要に応じて修正することができます。
    • シートに表示されるビュー タイトルを変更するには、タイトルをダブルクリックして編集します。「シート上のビュー タイトル」を参照してください。
    • ビューをシートの新しい場所に移動するには、ビューポートを選択してドラッグします。正確に配置するためにビューをグリッド ラインに合わせることができます。「シートでビューを位置合わせする」を参照してください。
