改訂に関する情報を入力する前に、シートの改訂雲マークに番号を付ける方法(プロジェクト単位またはシート単位)を慎重に検討してください。[シートの発行/改訂]ダイアログの[番号付け]の設定を使用してタグおよび集計表の雲マークに改訂番号を表示する方法をコントロールします。改訂を作成した後でこの設定を変更すると、すべての改訂雲マークの改訂番号が変更される可能性があります。
- プロジェクト別で番号を付ける: (既定)Revit では、[シートの発行/改訂]ダイアログで、改訂の順番に応じて改訂の番号が付けられます。たとえば、改訂 2、3、4 で雲マークを作成します。これらの雲マークをシートに追加すると、タグの番号および改訂表に 2、3、4 と表示されます。順序番号を変更することはできません。
- シート別で番号を付ける: Revit では、シートの他の雲マークの順番に相対的に雲マークの番号が付けられます。たとえば、改訂 5、6、7 を作成して改訂雲マークのタグを付けます。たとえば、シートにビュー(改訂雲マークが含まれた)を追加すると、改訂 5 で作成された雲マークには 1 という番号が、改訂 6 で作成された雲マークには 2 という番号が、改訂 7 で作成された雲マークには 3 という番号が、それぞれ付けられます。

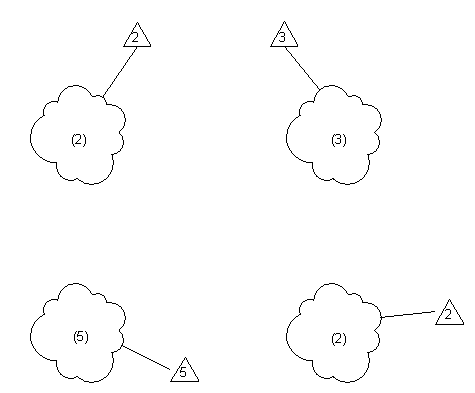

次の図は、プロジェクト単位で番号が付けられた雲マークを示しています。雲マーク内の番号は、プロジェクトに基づいた改訂番号です。タグ内の番号は、シートの雲マークに割り当てられた改訂番号です。

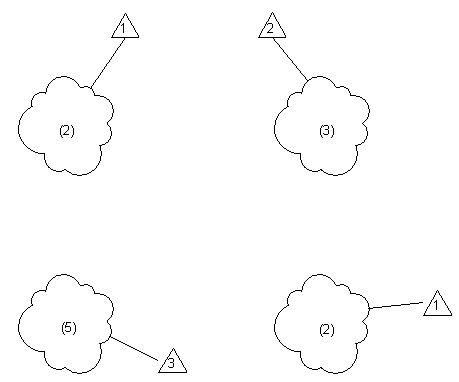

次の図は、シート単位で番号が付けられた雲マークを示しています。雲マーク内の番号は、プロジェクトに基づいた改訂番号です。タグ内の番号は、シートの雲マークに割り当てられた改訂番号です。
