地図の凡例のように、シートの凡例は、建築専門家が図面を正確に読み取るのに便利です。
凡例の種類
設計図書セットでは、次のタイプの凡例を含めることができます。
- コンポーネント凡例: 建築モデルで使用するコンポーネントのリストで、構造、図面の表示方法、または外観に関する詳細が含まれています。サンプルのコンポーネント凡例については、「凡例ビュー」を参照してください。
- キーノート凡例: 建築モデルをドキュメント化するために使用するキーノートのリスト。「キーノート凡例」を参照してください。

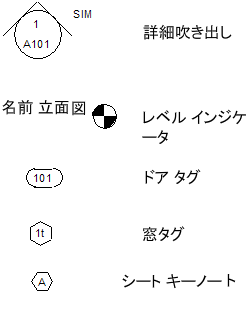

- 記号凡例: 図面で使用される記号のリスト。
凡例をシートに追加するには、次のようにします。
- 凡例ビューをプロジェクトで作成します。
コンポーネント凡例と記号凡例については、「凡例ビュー」を参照してください。キーノート凡例については、「キーノート凡例」を参照してください。
- 凡例ビューを配置するシートを開きます。
- [プロジェクト ブラウザ]で、[凡例]を展開し、凡例ビューの名前をクリックして作図領域にドラッグし、クリックしてシートに配置します。
複数のシートに凡例ビューを配置することができます。
- (省略可能) コンポーネント凡例または記号凡例では、ビュー タイトルを非表示にします。
「シートからビュー タイトルを削除する」を参照してください。
- (省略可能) キーノート凡例では、次の操作を実行します。
