3D スナップ

3D スナップを使用すると、確実にモデル頂点の正確な位置に点を配置することができます。たとえば、3D スナップを使用すると、後で床または屋根としてプロジェクトで使用できるサーフェスをマス上に配置するのに役立ちます。3D スナップを有効にするには、オプション バーの[3D スナップ]を選択します。

3D スナップを使用してスケッチすると、曲線が駆動点とともに配置されます。駆動点を使用すると、XYZ 座標軸で曲線を変更できます。

3D スナップを使用してサーフェスを作成するには

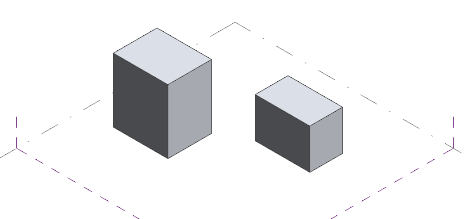

1. フォームを 2 つ作成します。「フォーム」を参照してください。

2. [作成]タブ [描画]パネル [線分]をクリックします。
3. オプション バーで、[3D スナップ]を選択します。
4. (省略可能) オプション バーで、[連結]を選択し、[配置面]リストから名前付き参照を選択します。

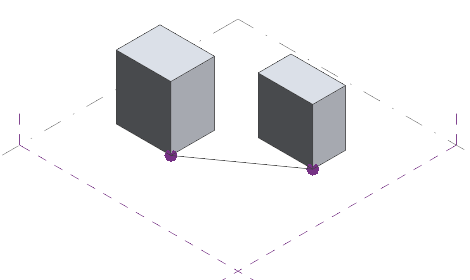

5. 1 つの頂点から別の頂点に線分を描画します。
   注: 線分は頂点にスナップします。

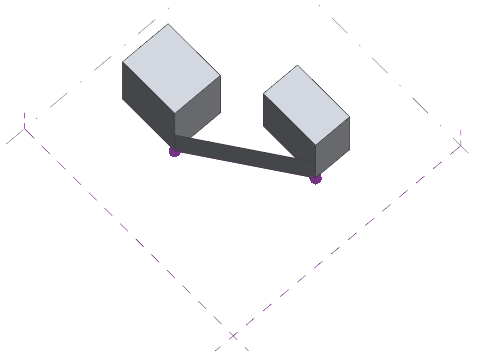

6. 線分を選択し、[修正 | 線分]タブ [フォーム]パネル [フォームを作成]をクリックします。
