Revit では、構造モデルにトラスを追加できます。[トラス]ツールを使用して、選択するトラス ファミリ タイプで指定されたレイアウトおよびその他パラメータに従ってトラスが作成されます。トラス ファミリを作成する方法については、「トラス ファミリを作成する」を参照してください。

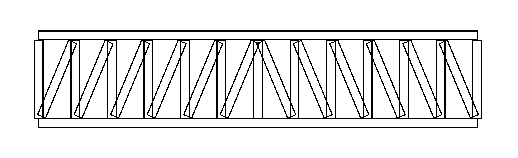

レイアウトにある線分によって、上弦材、下弦材、およびウェブ部材などのトラス要素から構成されるサブ要素の配置が決定されます。
トラス ファミリ内のすべてのタイプは、同じレイアウトを共有します。個々のタイプが、弦材およびウェブ部材に使用する構造フレーム ファミリなどのその他パラメータを指定します。
[トラス]ツールを使用するには、トラス ファミリ タイプを選択してから、作図領域にトラスの始点および終点を指定します。このとき、Revit によって、必要に応じて構造フレーム要素の作成が行われ、選択したファミリに指定したレイアウト線分上に構造フレーム要素が配置されます。

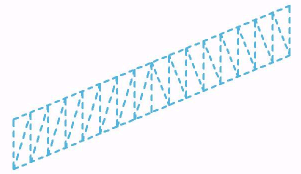

注: 作図領域にあるトラスの上にカーソルを置くと、トラス要素が青色の破線で表示されます。これらの青色の破線のいずれかをクリックすると、トラス要素自体が選択されます。上弦材、下弦材、およびウェブ部材などのトラスから構成されるサブ要素は、個別に選択できます。
これらのレイアウト線分のそれぞれに沿って、構造フレーム要素を作成します。トラス レイアウト ファミリ内に構造フレーム要素を定義できます。同じファミリのさまざまなタイプは、同じジオメトリ レイアウトを使用するさまざまなプリセット フレーム ファミリを持つことができます。
注: トラス タイプに関連付けられる構造部材は、ジオメトリ レイアウトに含まれています。これらの構造部材は別のサイズに変更できますが、特定のトラス ファミリ内で使用できるサイズから選択する必要があります。構造フレーム タイプは、トラス レイアウト ファミリの定義ファイル(RFA ファイル)で指定されます。詳細は、「トラス ファミリを作成する」を参照してください。
