ビューを複数のシートに分割する

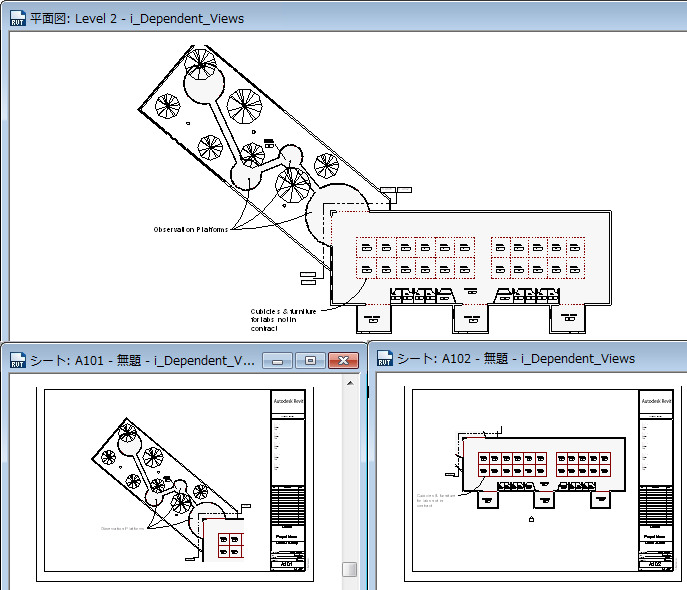

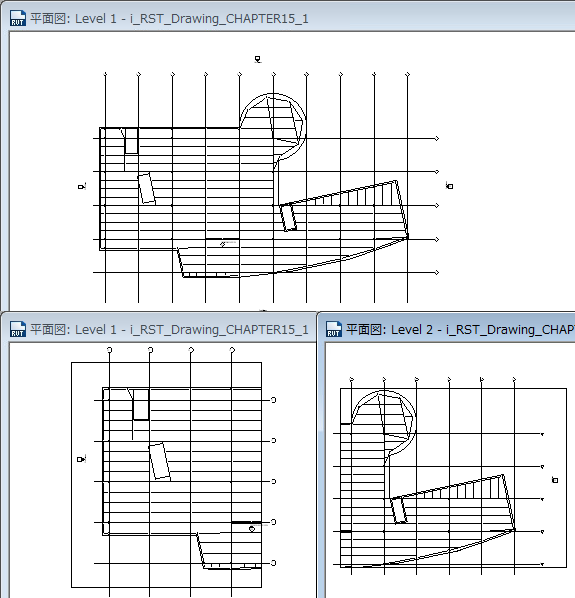

大きなビューが 1 つのシートに収まらない場合もあります。この場合は、ビューに複数のシートを作成し、ビューをパートに分割して各シートに 1 つのパートを表示する必要があります。または、ビューがシートよりも高すぎる場合、幅が広すぎる場合に、ビューのパートを同じシートで隣り合わせに表示する必要があることがあります。

これらを解決するには、次のように従属ビューを使用します。

ビューを複数のシートに分割するには、次のようにします。

  1. プロジェクトで、パートに分割するビューを作成して準備します。

    すべての注釈、詳細、寸法、その他の必要な情報を追加します。「プロジェクトをドキュメント化して提供する」を参照してください。

  2. 従属ビューを作成します。

    従属ビューを作成する」を参照してください。

    • 各従属ビューで、トリミング領域を使用して、そのビューに表示するモデルのパートおよび含める注釈を表示します。不必要な注釈またはモデル要素が従属ビューに表示される場合は、要素を右クリックして[ビューで非表示] [要素]をクリックします。
    • メインのビューで、ビューを分割する場所を示す一致線を追加します。

      従属ビューの一致線を追加する」を参照してください。

  3. 従属ビューを配置するシートを作成します。

    シートを追加する」を参照してください。

  4. 関連するシートに従属ビューを追加します。

    シートにビューを追加する」を参照してください。

  5. (省略可能) メインのビューにビュー参照を追加します。

    ビュー参照には、各従属ビューに表示されるシートが示されます。手順は、「メイン ビューと従属ビュー間を移動する」を参照してください。
