コンセプト マスを使用するエネルギー解析 - クイック スタート

注: Autodesk® Subscription の特典として使用できます。

Revit でコンセプト マスを使用して、Revitを実行する方法を次に示します。この手順では、既定のエネルギー設定を使用した基本シミュレーションをすばやく作成することができます。次に、コンセプト マス モデルとそのエネルギー設定を変更して解析を調整する方法については、「コンセプト マスを使用するエネルギー解析 - 詳細なワークフロー」を参照します。

1.

Autodesk 360 にサイン インします。

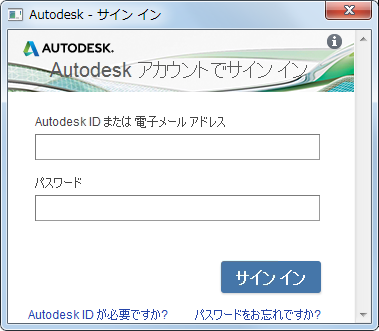

この機能を使用するには、Autodesk 360 にサインインする必要があります。[Autodesk 360 にサイン イン] をクリックして Autodesk 360 にサインインし、オートデスク ID とパスワードを入力します。
2.

マス モデルを作成します。

マス モデルを作成します

解析用にマス ファミリをプロジェクトにロードするか、プロジェクトでインプレイス マスを直接作成することができます。

3.

マス床を追加します。

プロジェクト環境で、マス モデルを選択し、マス床を追加します。

4.

エネルギー解析モデルの基礎としてコンセプト マスを設定します。

[解析]タブ [エネルギー解析]パネル [コンセプト マス モードを使用] をクリックします。

5.

エネルギー モデルを作成します。

[解析]タブ [エネルギー解析]パネル [エネルギー設定]をクリックします。[エネルギー設定について]で次の操作を行います。
  • [建物タイプ]で、建物に割り当てられている占有タイプを確認し、必要に応じて変更します。
  • [場所]で、プロジェクトに指定されている地理的場所を確認し、必要に応じて変更します。

[解析]タブ [エネルギー解析]パネル [エネルギー モデルを有効化]をクリックします。

6.

エネルギー シミュレーションを実行します。

マス モデルの 3D ビューを表示し、[解析]タブ [エネルギー解析]パネル [エネルギー シミュレーションを実行]をクリックします。

7.

解析に名前を付け、Green Building Studio プロジェクトを指定します。

[エネルギー シミュレーションを実行]ダイアログで、解析の名前を指定し、Green Building Studio プロジェクトを新規に作成するか、既存のプロジェクトを使用するかどうかを選択します。[続行]をクリックします。
8.

シミュレートされた要素が表示されます。

現在のビューにマス ゾーンとマス シェーディングが表示されます。シミュレーションに含まれない要素は、一時的に淡色表示になります。

9.

シミュレーション名をクリックします。

解析が完了すると、警告が表示されます。シミュレーション結果を表示するには、警告内の解析名をクリックします。

または、[解析]タブ [エネルギー解析]パネル [結果および比較]をクリックし、プロジェクト ツリーから解析を選択します。

10.

シミュレーション結果を確認します。

[結果および比較について]ダイアログで、解析結果を表示します。
ヒント: 結果に含めるチャートを選択したり、[結果]タブのエネルギー解析データの表示を設定するには、[設定]タブを使用します。
11.

変更を行い、シミュレートして、比較します。

必要に応じて、マス モデルやエネルギー設定を修正します。その後、手順 4~7 を繰り返し、変更したモデルのシミュレーションを実行します。

シミュレーション結果を並べて比較するには、複数の解析を選択し、ツールバーの[比較]をクリックします。
