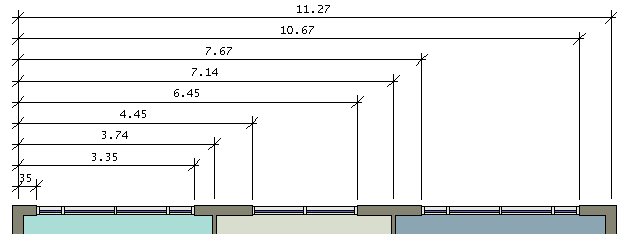

並列寸法は、同じ基準線から計測した複数の寸法です。

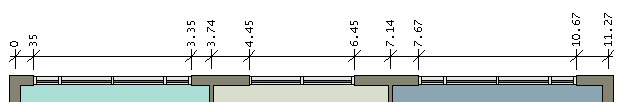

座標寸法は、データムと呼ばれる基準点から要素までの垂線距離を計測したものです。これらの寸法ではデータムからのフィーチャのオフセットが正確に維持されます。これにより、エラーの拡大が防止されます。
長さ寸法スタイルの並列寸法および座標寸法を作成できます。長さ寸法スタイルには、平行寸法、水平寸法、垂直寸法などがあります。このような長さ寸法スタイルの並列寸法または座標寸法を作成するには、[寸法文字列タイプ]パラメータを編集する必要があります。これはタイプ パラメータであるため、パラメータを編集するときにプロジェクト内の実線寸法が影響を受けないように、並列寸法や垂直寸法の長さ寸法スタイルを新規に作成することができます。
並列寸法および座標寸法は CAD 形式に書き出します。
重要: 弧長寸法は長さ寸法であるため、並列寸法および座標寸法を作成するためのパラメータ(寸法文字列タイプおよび座標寸法の設定)がありますが、いずれのパラメータも弧長寸法には影響を及ぼしません。
