解析要素のサーフェスに開口部を含める/除外する

サーフェス解析モデルに開口部が存在すると、解析が非常に複雑になることがあります。ただし、含める開口部を指定して、解析モデルを単純化することができます。

[解析]タブ [解析モデルツール]パネル [解析調整]をクリックします。

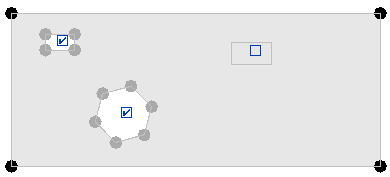

[解析モデルを編集]パネル [開口部]を選択して、開口部の各チェックボックスを表示します。
解析モデルから開口部を除外するには、チェックボックスをオフにします。開口部の境界をサーフェスカラーで塗り潰します。

チェックボックスを選択した開口部は、解析サーフェスに含まれます。
ツールを終了するには、[Esc]を押すか、[修正]をクリックします。
変更を保存するには、 (編集モードを終了)をクリックします。
