解析モデルの手動調整

構造設定には、解析および設計のソフトウェアと直接統合する場合に適切でないものがあります。構造モデルを解析および設計のソフトウェアに入力する前に、適切な調整が必要です。このため、構造部材解析モデルのジオメトリも、それが結合している要素に合わせて調整する必要があります。

解析モデルを調整する

[解析]タブ [解析モデルツール]パネル [解析調整]をクリックして、手動で解析モデルを調整します。作図領域に編集モードが表示されます。編集モードでは、非解析要素は灰色表示となります。直線解析モデルおよびサーフェス解析モデルの要素を直接操作できるようになります。

直線解析モデル要素は、解析用節点によって両端で直接操作できます。

ローカル座標系でモデル終点を移動するには、節点をクリックして 3D コントロールを表示します。

コントロールをグローバル座標系にフリップするには、[Spacebar]を押します。

解析用節点を移動および調整するには、解析用節点を解析モデルジオメトリにスナップします。ホストできない場所に節点が配置されている場合、オフセットは要素の位置基準から維持されます。

サーフェス解析モデルの要素は、解析モデル平面の節点とエッジによって直接操作することができます。

節点

節点をクリックして、その 2D コントロールを表示します。次に、必要に応じて節点をドラッグします。

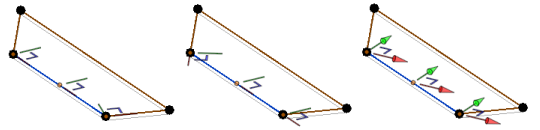

エッジ

ローカルからグローバルの座標系に 2D コントロールをフリップするには、[Spacebar]を押します。

注: 節点で使用できる座標系は、節点に接触するエッジを基準としたローカル、節点に接触する他のエッジを基準としたローカル、およびグローバルの 3 つです。

また、[移動]ツールを使用したり、エッジを形状ハンドルとして使用して、モデルの形状を調整することができます。

解析モデルを移動する

解析モデルを移動には、モデル全体を選択して、必要に応じてドラッグします。[移動]ツールを使用することもできます。

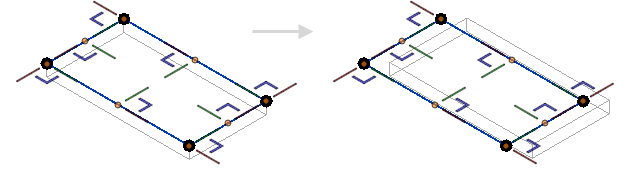

解析モデルのジオメトリ、節点、通芯、参照面に解析用の節点とエッジをスナップすることによって、解析用の節点とエッジを移動して調整します。

注: モデルを手動で調整すると、その解析位置合わせパラメータにより[手動で調整]が指定されます。

変更を保存せずに解析編集モードを終了するには、[解析]タブ [解析モデルを編集]パネル [キャンセル]をクリックします。

解析モデルに変更を保存して解析編集モードを終了するには、[解析]タブ [解析モデルを編集]パネル [終了]をクリックします。

[解析]タブ [解析モデルツール]パネル [解析モデルをリセット]をクリックして、対応する物理モデルを基準にして、選択した構造要素解析モデルを元の形状または位置にリセットします。

[解析]タブ [解析モデルツール]パネル [解析モデルを無効化]をクリックして、選択した解析モードを無効にします。

解析モデルを再度表示するには、その構造モデルを選択します。プロパティパレットの[構造]セクションで、[解析モデルを有効]を選択します。
