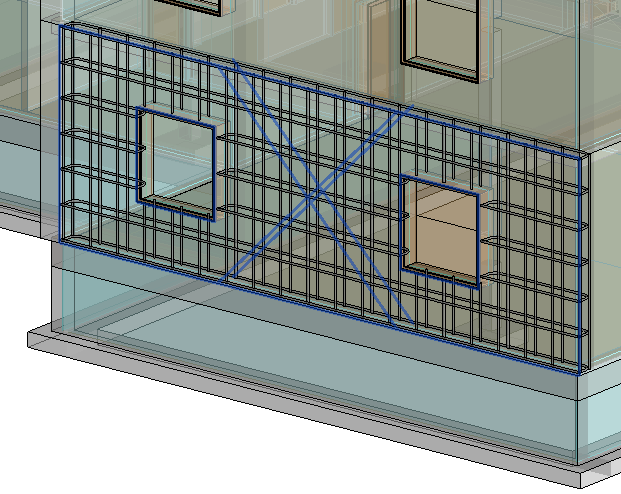

ホスト全体の面に配筋

ホスト要素の全範囲にわたる配筋を配置できます。この方法によって、鉄筋フックを個々にコントロールできます。

  1. 床、壁または基礎スラブの 3D ビューを開きます。
  2. [構造]タブ [鉄筋]パネル [エリア]をクリックします。
    注: ツールは、有効な配筋ホストである要素の選択コンテキスト タブでも使用できます。
  3. 配筋を行うホスト(床、壁、基礎スラブなど)を選択します。
  4. [修正 | 配筋の境界を作成]タブ [描画]パネル [主筋方向]をクリックします。
    注: モチアミ配筋エリアをスケッチするときには、[主筋方向]も使用されます。

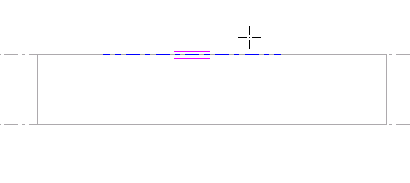

  5. スケッチ ギャラリーのツールを使用して、ホスト要素の 1 つのエッジに沿って線分をスケッチし、鉄筋の方向を確立します。
  6. [修正 | 配筋の境界を作成]タブ [モード]パネル [編集モードを終了]をクリックします。
    注: 面に配筋を配置するときに、鉄筋要素は表示されません。鉄筋要素を表示する場合、面に配筋のプロパティ パレットの[グラフィックス]セクションで、鉄筋要素の表示を指定できます。表示設定は、面に配筋で鉄筋をホストする場合にのみ使用できます。詳細については、「配筋設定を修正する」を参照してください。
