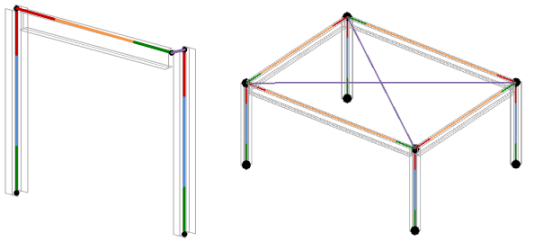

解析用リンクは 2 つの個別の解析節点を接続する要素です。解析用リンクを作成すると、生成される結果にほとんど影響を与えずに、モデルの構造解析解を簡単に行えるようになります。解析用リンクは、オフセット柱や梁の接続や剛性床ダイヤフラムのモデリングなど、特定の状況に使用できます。
解析用リンク(オフセット柱および剛性床ダイヤフラム)
解析用リンクを作成する
- [解析]タブ
[解析モデル ツール]パネル
[解析調整]をクリックします。 - [解析モデル]パネル
[解析用リンク]を編集します。 - 解析用リンクで接続する 2 つの節点をクリックします。
- ツールを終了するには、[Esc]を押すか、[修正]をクリックします。
- 変更を保存するには、
(編集モードを終了)をクリックします。
マーク以外の解析用リンク プロパティは、システム ファミリ プロパティとして定義されます。解析用リンクの剛性は、[タイプ プロパティ]ダイアログで、移動と回転の条件(固定または解放)を設定して定義できます。
