次の表に、コンクリート要素のプロパティ パレットのかぶりに関連するパラメータの説明を示します。
名前 | 説明 |
---|---|
かぶり厚 - 上面 | 要素インスタンスの最も上にある面のかぶり設定。 |
かぶり厚 - 下面 | 要素インスタンスの最も下にある面のかぶり設定。 |
かぶり厚 - 内側面 | 壁のみのパラメータ。コンクリート壁の内側面のかぶり設定。 |
かぶり厚 - 外側面 | 壁のみのパラメータ。コンクリート壁の外側面のかぶり設定。 |
かぶり厚 - その他の面 | 上面、下面、内側面、外側面で表示されない要素インスタンスの既定のかぶり設定。このかぶり設定は、開口部とともに作成された要素に適用されます。 |
面に配筋のみ | |

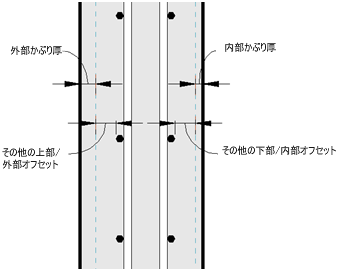

その他の上部/外部かぶりオフセット | 上部/外部のかぶり厚からの追加のオフセットを指定します。これにより、複数の鉄筋要素を、さまざまな面に配筋のレイヤに一緒に配置できます。 |
その他の下部/内部かぶりオフセット | 下部/内部のかぶり厚からの追加のオフセットを指定します。これにより、複数の鉄筋要素を、さまざまな面に配筋のレイヤに一緒に配置できます。 |
![]() |
|
パス配筋のみ | |
その他のオフセット | かぶり厚からの追加のオフセットを指定します。これにより、複数の鉄筋要素を、さまざまなパス配筋レイヤに一緒に配置できます。 |
![]() |
|
モチアミ配筋のみ | |
その他のかぶりオフセット | モチアミ配筋の外側の面にその他のオフセットを指定します。 |
