軸組図ビューを作成する

注: ビューの中にグリッドがないと、軸組図ビューを追加することができません。グリッド描画の詳細は、「グリッド」を参照してください。
  1. [表示]タブ [作成]パネル [立面図]ドロップダウン (軸組図)をクリックします。
  2. オプション バーで、ビュー尺度を選択します。
  3. (省略可能)タイプ セレクタで、リストからビュー タイプをクリックするか、[タイプを編集]をクリックして既存のビュー タイプを修正するか、新しいビュー タイプを作成します。

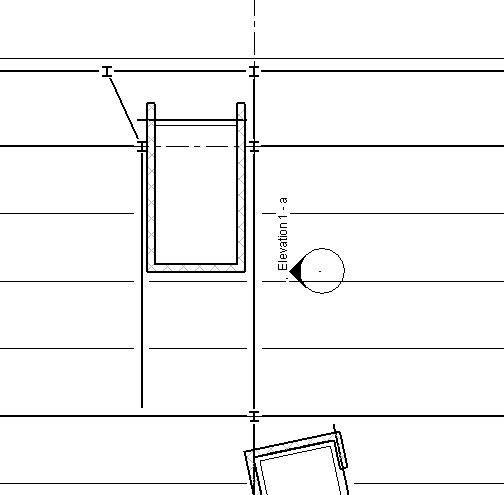

  4. 選択した通芯に対して垂直に、表示するビューの方向に軸組図記号を配置し、クリックして配置します。
  5. [Esc]を押して終了します。
  6. 立面図矢印をダブルクリックして、軸組図を開きます。

    ビューは、そのグリッドまたは参照面の作業面の領域の全面ビューです。ビューは、周囲の通芯または参照面の境界に制約されます。
