面荷重とホストの面荷重

1. [解析]タブ [荷重]パネル [荷重]をクリックします。
2. [修正 | 荷重を配置]タブ [荷重]パネル [面荷重]をクリックします。
3. プロパティ パレットで、[荷重ケース]の値を選択します。荷重ケースの詳細については、「荷重ケースまたは荷重の種類を追加する」を参照してください。
4. [基準]パラメータには、[プロジェクト]または[作業面]を選択します。

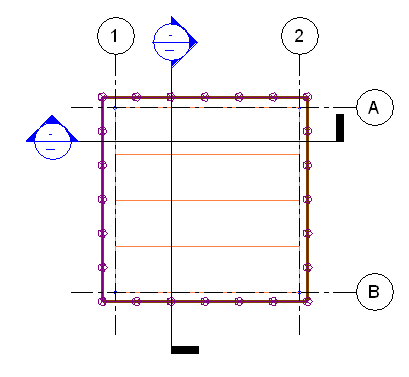

5. 面荷重をモデルに適切にスケッチします。たとえば、四角形のスケッチ ツールを選択して床の角をクリックします。スケッチとスケッチ ツールの詳細については、「スケッチ」を参照してください。


   床の角の選択後、構造床の上にエリアがロードされます。荷重は、プロジェクトの座標系で、負の Z 軸方向に配置されています。

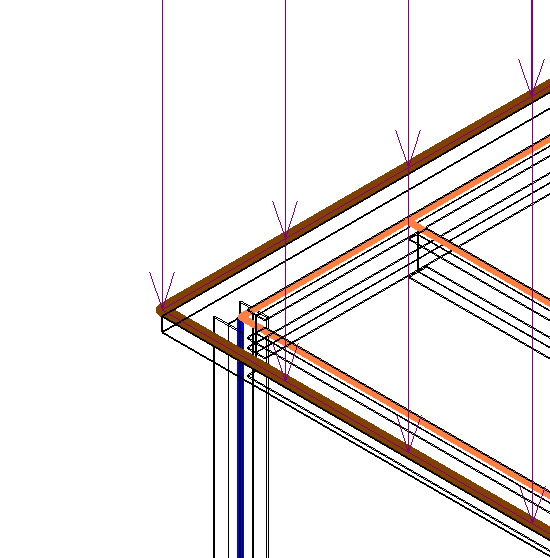

   注: 荷重記号は、3D 解析ビューまたは立面図に矢印線で表示され、表示されている面荷重の表示と同様です。



ホストの面荷重

ホストされた荷重を配置できるのは、解析モデルのみです。コンポーネントの物理ジオメトリには、荷重を配置できません。

1. スケッチを終了する場合、[面荷重の境界を作成]タブ [面荷重]パネル [面荷重を終了]をクリックします。
2. [解析]タブ [荷重]パネル [荷重]をクリックします。
3. [修正 | 荷重を配置]タブ [荷重]パネル [ホストされた面荷重]をクリックします。
4. プロパティ パレットで、[荷重ケース]の値を選択します。荷重ケースの詳細については、「荷重ケースまたは荷重の種類を追加する」を参照してください。
5. [基準]パラメータには、[プロジェクト]または[作業面]を選択します。
6. 構造床など、荷重インスタンスを配置するコンポーネントを選択します。Revit は、要素の範囲全体に面荷重を描きます。
