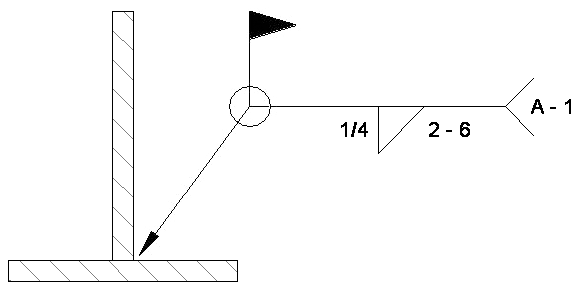

溶接記号

溶接記号を配置するには

1. [注釈]タブ [記号]パネル (記号)をクリックします。
2. タイプ セレクタで、適切な溶接記号を選択します。

   次のタイプの溶接記号を配置することができます。

   • フィレット
   • フレア レ 形
   • 斜角
   • V
   • 背面
   • フレア V 形
   • J
   • スロット
   • 四角
   • U
3. 作図領域で記号を表示する位置をクリックします。
4. [修正]をクリックし、次に溶接記号を選択します。
5. プロパティ パレットで、溶接記号の目的とするプロパティを指定します。

   次の溶接記号プロパティを指定することができます。

   • 上部記号のタイプ、サイズ、および長さ
   • 下部記号のタイプ、サイズ、および長さ
   • 等高線記号のタイプ
   • 引出線設定
   • テールとテール注記の表示
   • 溶接全周とフィールド溶接記号の表示
   • 左右の記号の向き

   溶接記号を選択してから適切な青色の文字の値をクリックすると、さまざまな溶接記号パラメータを編集することができます。編集ボックスに値を入力して、[Enter]を押します。


ファミリ エディタで溶接記号ファミリを作成し、プロジェクトにロードすることもできます。溶接記号ファミリを作成するには、[一般注釈]テンプレートを使用します。「ファミリ エディタを開く」と「ファミリをロードし、保存する」を参照してください。作成した溶接記号ファミリは、1 つのビューのみで表示できます。その他の注釈と同様に、これはビュー固有です。
