記号

記号は、注釈要素などのオブジェクトをグラフィカルに表現したものです。記号はタグと呼ばれることがあります。

プロジェクトに 2D の注釈の図面記号を配置するには、[記号]ツールを使用します。

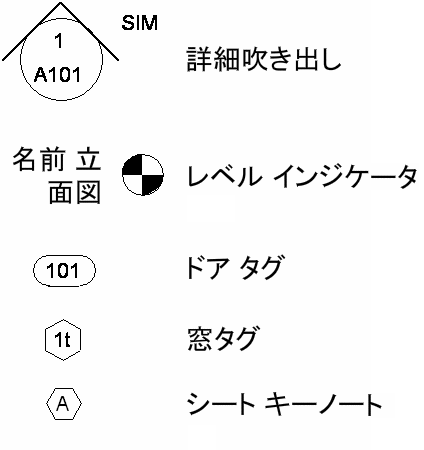

サンプルの記号凡例

次の記号凡例は設計図書セットで使用される注釈記号を表しています。

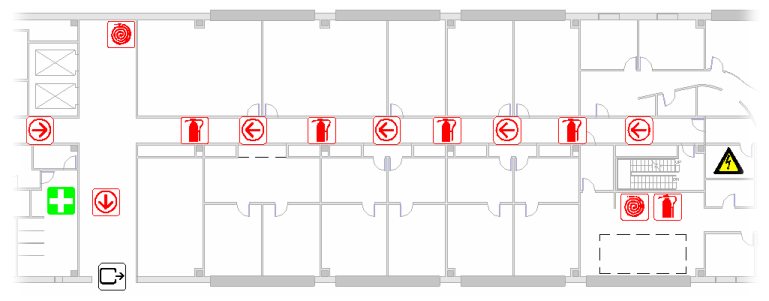

平面図ビューの記号の例

Revit Structure

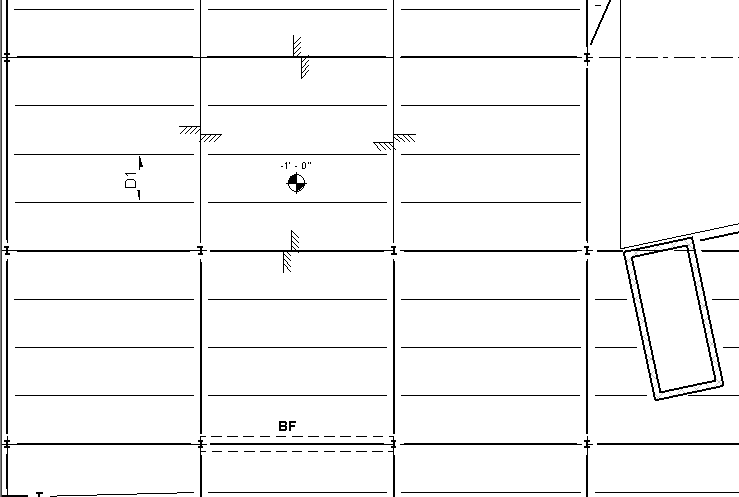

平面図ビューの記号の例

Revit では、モーメント フレームや片持ち(梁)接続などの要素にも記号を使用します。
