カラー凡例

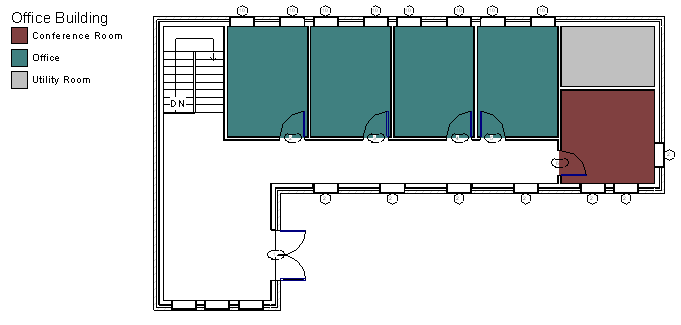

カラー スキームによって、平面図ビューまたは断面図ビューの部屋とエリアに指定した色が適用されます。色の意味を示すため、色付けされたビューにカラー凡例を追加できます。

カラー スキームによって、平面図ビューまたは断面図ビューの部屋、エリア、パイプ、ダクトに指定した色が適用されます。色の意味を示すため、色付けされたビューにカラー凡例を追加できます。

カラー凡例は平面図内の任意の位置に配置することができます。複数のカラー凡例をビューに配置することができます。カラー スキームを適用したビューにカラー凡例を表示しない場合は、凡例を選択して削除することができます。

ドラッグ コントロールを使用してカラー凡例のサイズを変更することができます。カラー凡例内の見本のサイズ変更、凡例タイトルの表示/非表示、凡例の項目順の修正、見本のグラフィックスの外観の修正も可能です。
