グリッド ツールを使用して梁を配置する

[グリッド]ツールを使用して、通芯を選択して梁を自動的に他の構造要素(柱、構造壁、および他の梁)間に配置することができます。たとえば、2 つの構造柱が通芯上に配置されているとします。梁は、柱と構造壁の間にも追加されます。

グリッド ツールを使用して梁を配置するには

1. [構造]タブ [構造]パネル [梁]をクリックします。
2. [修正 | 配置 梁]タブ [複数]パネル [通芯上]をクリックします。

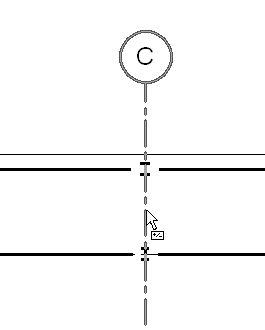

3. グリッド を選択すると、梁が配置されます。


   梁を選択する

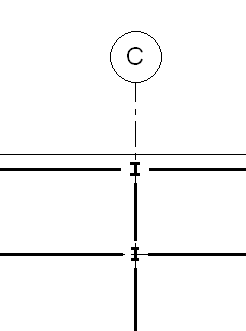

   梁は、図のように柱間に配置されます。



   柱間に梁を配置する

プロジェクト内の通芯は、柱だけでなく梁を設定するのに重要なツールです。選択した通芯間に、自動的に梁を配置できます。

[グリッド]ツールを使用して自動的に梁をスケッチするには

1. [構造]タブ [構造]パネル [梁]をクリックします。
2. プロパティ パレットで、次の手順を実行します。
   • [タイプ セレクタ]ドロップダウン リストから梁のタイプを選択します。
   • 梁パラメータを修正します。
3. オプション バーで、[構造用途]ドロップダウン リストから値を選択します。
4. [修正 | 配置 梁]タブ [複数]パネル [通芯上]をクリックします。

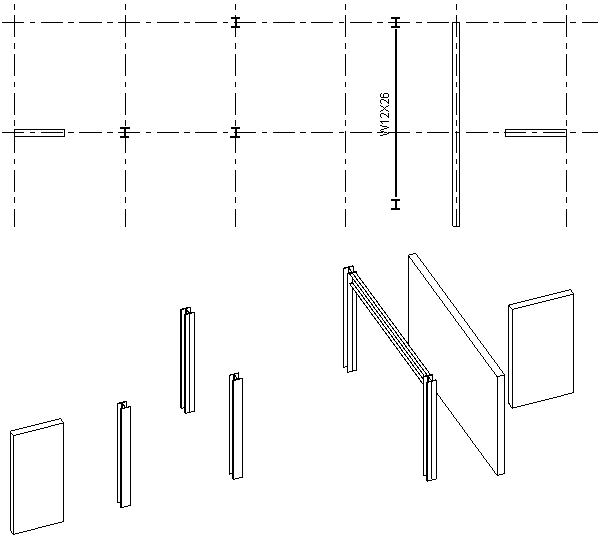

   以下のイメージでは、平面図と 3D ビューに、分類された柱、梁、および構造壁が表示されています。この場合、グリッド ツールを使用すると、大部分の梁を自動的に追加できます。



5. 梁を配置する通芯を選択します。

   [Ctrl]を押しながら、複数の通芯を選択します。

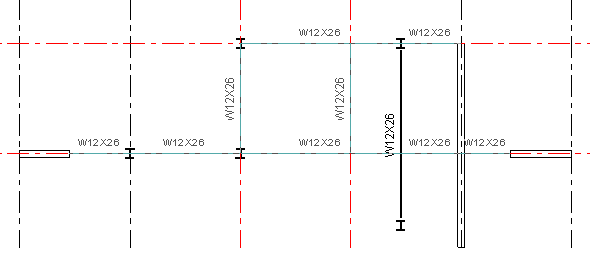

   以下のイメージでは、通芯が選択されていて、すべての柱、壁、および梁の間に自動的に追加されています。


6. [修正 | 配置 梁] > [通芯上] [複数]パネル [終了]をクリックします。
   ヒント: 選択ボックスを表示して、複数の通芯を選択することもできます。

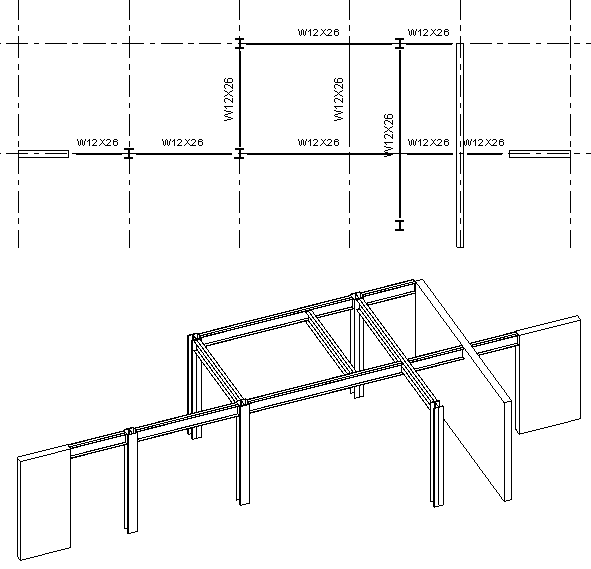

   以下のイメージでは、梁がすべての柱、壁、およびその他の支持梁の間に追加されています。既存の梁は、それに垂直な梁によって切断されていません。



Revit が梁を通芯に沿って配置するときには、以下の条件が使用されます。

• 柱、壁、または梁など通芯に交差する可能性のある桁要素が、すべてスキャンされます。
• 壁が通芯上にある場合は、梁は壁に配置されません。壁の両端は、支持として使用されます。
• 梁が通芯を交差して横断する場合、その梁は、通芯上で作成された新しい梁をサポートするため、中間支点と見なされます。
• 交差する梁が通芯を横断しない場合、この梁は、通芯上で作成された新しい梁によって支持されます。

作成する要素に基づいた梁の構造用途の詳細については、「梁の構造用途」を参照してください。
