壁結合部

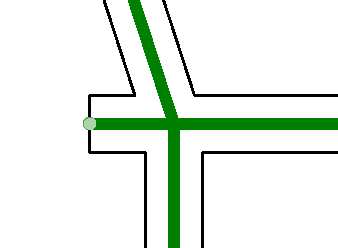

この例では、3 つの壁を結合します。1 つの壁の終点は、結合部分から少し張り出しています。モデルを調整して、3 つの解析モデルすべてが交点で終わるようにします。

1. [解析]タブ [解析モデル ツール]パネル [解析調整]をクリックします。
2. [解析]タブ [解析モデルを編集]パネル [壁調整]をクリックします。
3. ソース解析モデルとして壁の端点(終端の塗り潰し円)で選択します。

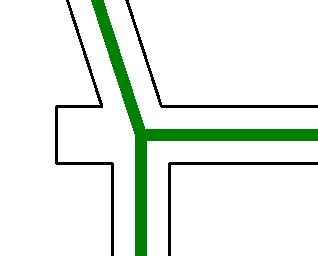

4. 下にある壁の解析モデルをターゲット解析モデルとして選択します。壁の解析モデルが、図のように調整されます。

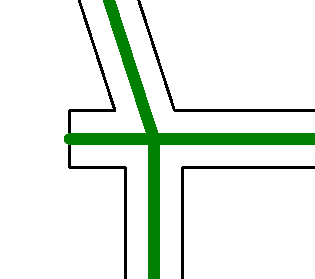

5. 壁の解析モデルをリセットするには、[解析]タブ [解析モデル ツール]パネル [解析リセット]をクリックし、壁の解析モデルを選択します。
